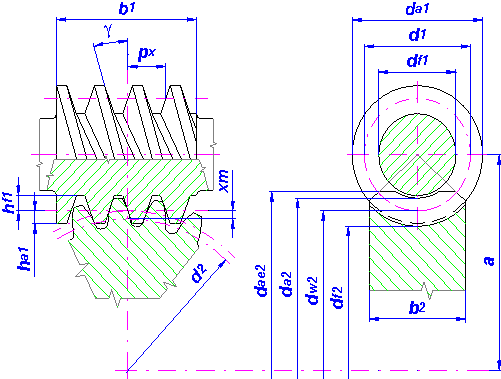

Eingangsparameter
Zahntyp - herkömmlich oder spiralförmig
Übersetzungsverhältnis und Zahnanzahl
Eingriffswinkel (Winkel des Zahnprofils) α
Modul m (Geben Sie für englische Einheiten (ANSI) die Zahnteilung p = π m ein.)
Zahnkopfhöhe ha
Spiel c *
Fußhöhenrundung r f *
Flächenbreiten b 1 , b 2
Einheitskorrektur des Schneckenrads x
Die Größe des Schneckenrads kann wie folgt angegeben werden:
- Schneckendurchmesserkoeffizient q
- Schrägungsrichtungγ
- Flankendurchmesser d 1
|
Zusätzliche geometrische Berechnungen |
Berechnete Parameter
Allgemeine Verzahnung ZN
|
Axialmodul |
m n = m |
|
|
Normalmodul |
m x = m n cos γ |
|
|
Axialer Eingriffswinkel |
α x = a |
|
|
Normaler Eingriffswinkel |
α n = arctg (tg α cos γ) |
|
|
Schrägungs-/Steigungswinkel |
γ = arcsin z 1 /q |
Spiralverzahnung ZA
|
Axialmodul |
m n = m x / cos γ |
|
|
Normalmodul |
m x = m |
|
|
Axialer Eingriffswinkel |
α n = arctg (tg α cos γ) |
|
|
Normaler Eingriffswinkel |
α x = α |
|
|
Schrägungs-/Steigungswinkel |
γ = arctan z 1 /q |
Normale Zahnteilung
|
p n = π m n |
Axiale Zahnteilung
|
p x = π x |
Basiszahnteilung
|
p b = p x cos α x |
Steigung
|
p z = z 1 p x |
Virtuelle/alternative Anzahl der Zähne
|
|
Schrägungswinkel am Basiszylinder
|
sin γ b = sin γ cos α n |
Durchmesser des Zylinderteilkreises der Schnecke
|
d 1 = q m |
Kreisdurchmesser des Teilkreises des Schneckenrads
|
d 2 = z 2 m x |
Außendurchmesser des Zylinders der Schnecke
|
d a1 = d 1 + 2mh a * |
Außenkreisdurchmesser des Schneckenrads
|
d a2 = d 2 + 2m (h a * + x) |
Durchmesser des Zylinders des Schneckenfußes
|
d f1 = d 1 - 2m (h a * + c * ) |
Kreisdurchmesser des Schneckenradfußes
|
d f2 = d 2 - 2m (h a * + c * - x) |
Außenkreisdurchmesser/Rollenkreisdurchmesser der Schnecke
|
d w1 = d 1 + 2xm |
Außenkreisdurchmesser/Rollenkreisdurchmesser des Schneckenrads
|
d w2 = d 2 |
Kreisdurchmesser des Schneckenradfußes
|
d b2 = d 2 cos α x |
Achsabstand
|
|
Fasenwinkel des Schneckenradkranzes
|
|
Zahndicke der Schnecke in der normalen Ebene
|
|
Zahndicke des Schneckenrads in der normalen Ebene
|
|
Zahndicke der Schnecke in der Achsenebene
|
s x1 = s 1 / cos γ |
Zahndicke des Schneckenrads in der Achsenebene
|
s x2 = s2 / cos γ |
Arbeitszahnbreite
|
b w = min (b 1 , b 2 ) |
Überdeckungsgrad
ε = ε + ε
Dabei gilt:
|
|
|
|
|
Mindestkorrektur des Schneckenradzahns
Dabei gilt:
|
h a * 0 = h a * + c * - r f * (1 - sin α) |
||
|
c = 0.3 |
für α = 20 Grad |
|
|
c = 0.2 |
für α = 15 Grad |
|
