Kontaktpunkt-Grenzlinie – Beispiel

Dieses Beispiel verwendet das 5axis_Test_top.dgk Modell im Beispiele-Ordner.

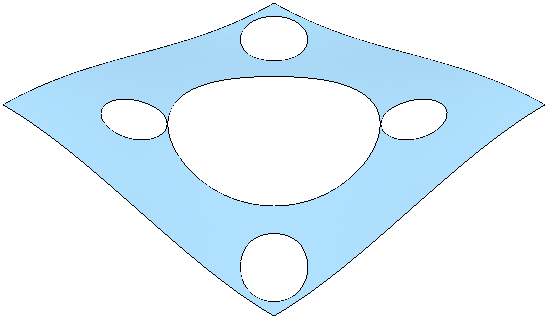

1. Wählen Sie die Fläche aus.



2. Wählen Sie im Grenzlinien-Kontextmenü die Option Grenzlinie erstellen > Kontaktpunkt.

   Der Kontaktpunkt-Grenzlinie-Dialog wird geöffnet.

3. Klicken Sie auf die Schaltfläche Modell , um die Kontaktpunkt-Grenzlinie für die gewählten Flächen zu erstellen.



   Diese Grenzlinie ist unabhängig vom Werkzeug. Die werkzeugspezifische Grenzlinie wird automatisch beim Erstellen des Werkzeugweges berechnet.

4. Klicken Sie auf Zuweisen, um den Dialog zu schließen.
5. Erstellen Sie einen Block an den Modellgrenzen und einen 20 mm Kugelfräser.

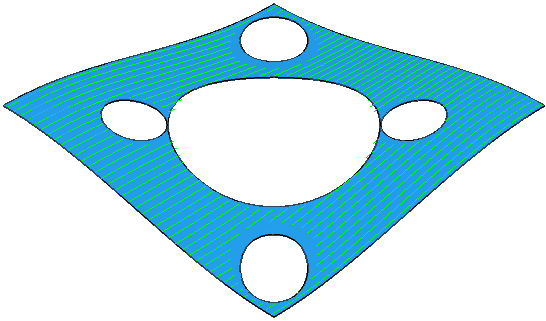

6. Erstellen Sie einen Rasterschlichten-Werkzeugweg mithilfe der Option Kontaktpunkt-Grenzlinie. Die Kontaktpunkt-Grenzlinie wird in die tatsächliche Grenzlinie umgeformt, die vom 20 mm Kugelfräser erfordert wird:

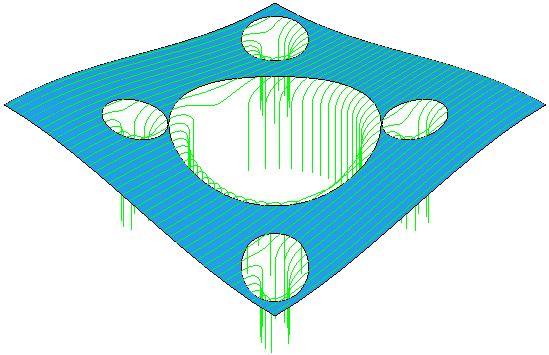

   Wenn Sie eine Grenzlinie aus gewählten Flächen verwendet hätten, würden Sie folgendes Ergebnis sehen können:



   In diesem Fall kann der Werkzeugweg über die Kanten rollen, wohingegen dieses Überrollen bei der Option Kontaktpunkt-Grenzlinie verhindert wird.

Kontaktpunkt-Grenzlinien funktionieren gut, wenn Sie mehrere Flächen oder zwei Flächen mit zwei übereinstimmenden Seiten auswählen (wie z. B. einen Zylinder).

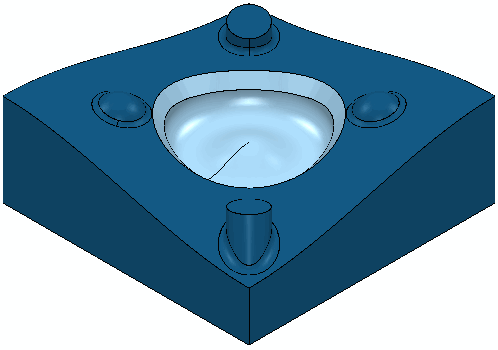

1. Wählen Sie das Gesenk des 5_axis_Test.dgk-Modells aus.



2. Erstellen Sie (den Schritten 2-4 folgend) daraus eine Kontaktpunkt-Grenzlinie, so wird die gewünschte Grenzlinie erstellt.
