An-/Wegfahrwege und Verbindungen zeigt eine Übersicht der An-/Wegfahrwege und Verbindungen, die zur Berechnung des Werkzeugwegs verwendet werden, an.
Setzen Sie die Optionen auf dieser Seite ein, um die Einstellungen für allgemeine An-/Wegfahrwege und Verbindungen festzulegen:

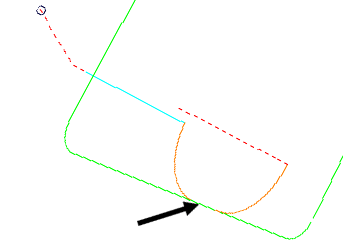

Überlappungsabstand — Geben Sie den Abstand ein, um den Anfahrwege und Wegfahrwege ein geschlossenes Werkzeugwegsegment überlappen dürfen.
Verschieben von Startpunkten zulassen – Bei Auswahl dieser Option werden die Startpunkte auf geschlossenen Werkzeugwegsegmenten verschoben, um eine Position ohne Modellbeschädigungen zu finden. Wenn abgewählt, verschiebt PowerMill die Startpunkte nicht. Wenn Sie also einen Startpunkt sorgfältig positionieren, können Sie verhindern, dass er von PowerMill verschoben wird.
An-/Wegfahren bei Werkzeugwegknicken hinzufügen – Bei Auswahl dieser Option werden An-/Wegfahrwege und Verbindungen zwischen aneinander anschließenden Segmenten dort eingefügt, wo eine Winkeländerung der Werkzeugachse zwischen benachbarten Segmenten vorliegt. Dadurch wird sichergestellt, dass alle Neuausrichtungen der Werkzeugachse an einem bestimmten Punkt weg vom Bauteil erfolgen.
Winkelschwellenwert – Geben Sie den erforderlichen minimalen Winkel ein, bevor An-/Wegfahrwege und Verbindungen eingefügt werden. Der Winkel ist die Änderung der Werkzeugachse zwischen benachbarten Segmenten.
Kollisionsprüfung – Wählen Sie diese Option aus, damit PowerMill alle An-/Wegfahrwege und Verbindungen auf Modellbeschädigungen überprüft.
Die Auswahl der Optionen Anfahrweg, Wegfahrweg, Erster und letzter An-/Wegfahrweg, An-/Wegfahrwegverlängerungen, Verbindungen oder Punktstreuung im Strategiebaum ermöglicht es Ihnen auch, die An-/Wegfahrwege und Verbindungen zu ändern.
