Dieses Beispiel basiert auf dem Entlang X eine Richtung in Y-Beispiel und erstellt einen Werkzeugweg mit einer Werkzeugwegreihenfolge von 'Entlang X Beide Richtungen in Y'.
- Aus dem Kontextmenü des Versetze AC _ Entlang X _ 1 Richtung Y-Werkzeugwegs wählen Sie die Option Einstellungen aus.
- Klicken Sie auf
, um eine Kopie dieses Werkzeugwegs zu erstellen. Ändern Sie den Namen zu Versetze AC _ Entlang X _ 2 Richtung Y. - Ändern Sie auf der Sortierung-Seite von der Anordnung-Liste die Sortierung zu
(um einen Werkzeugweg zu erstellen, der sich in beide Richtungen bewegt) und klicken Sie auf Berechnen.

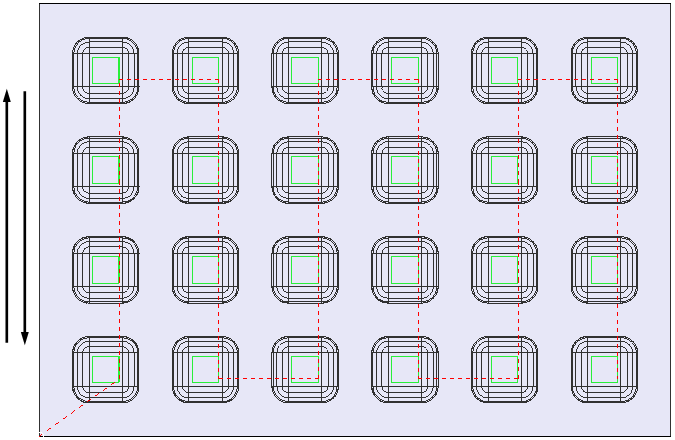

Die Verbindungsbewegungen zeigen an, wie sich die Sortierungsoption auswirkt.

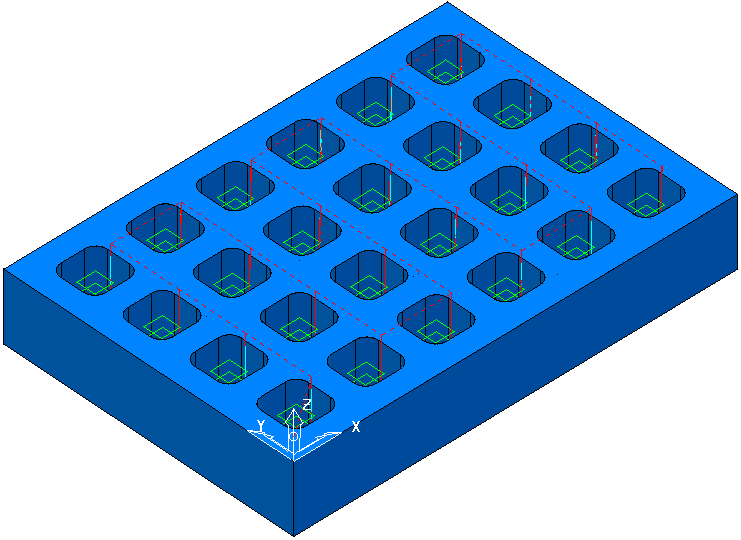

Beim Betrachten der ISO-Ansicht:
