Verwenden des Volumenmodell-Doktors

Verwenden Sie den Volumenmodell-Doktor zum Suchen und Beheben von Fehlern in einen Volumenmodell. Folgendes wird als Fehler eingestuft:

• Löcher
• Überlappungen
• Selbstverschneidungen
• Beschädigte Trimmung von Flächen

Diese Fehler müssen beseitigt werden, da sie zum Fehlschlagen weiterer Vorgänge mit Volumenmodell-Merkmalen führen können.

So verwenden Sie den Volumenmodell-Doktor

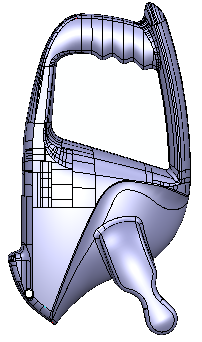

1. Wählen Sie das Volumenmodell aus, das Sie auf Fehler untersuchen möchten.
2. Klicken Sie auf Volumen-Werkzeuge-Registerkarte > Reparieren-Gruppe > Volumenmodell-Doktor.

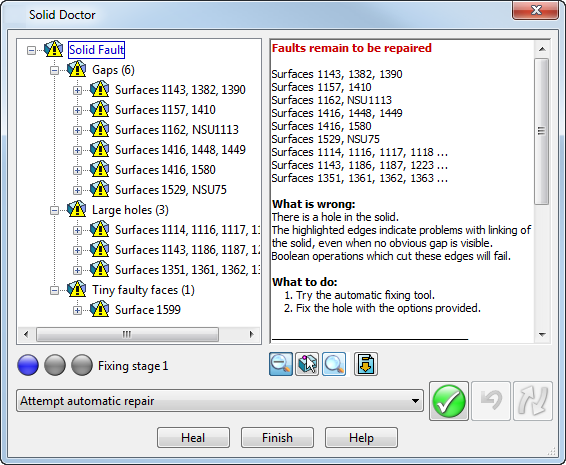

3. Verwenden Sie das Dialogfeld Volumenmodell-Doktor, um alle Fehler in einem Volumenmodell zu beheben, indem Sie Löcher entfernen und die Trimmung der fehlerhaften Flächen reparieren:



• Fehlerbaum – Hier werden die Fehler im Volumenmodell aufgelistet. Fehler können im Fehlerbaum oder im Modellfenster ausgewählt werden. Wenn Sie einen Fehler im Fehlerbaum auswählen, wird dieser auf dem Modell hervorgehoben. Sie können einen Fehler auch im Modell auszuwählen, um ihn im Baum hervorzuheben.



  Zum Beispiel:

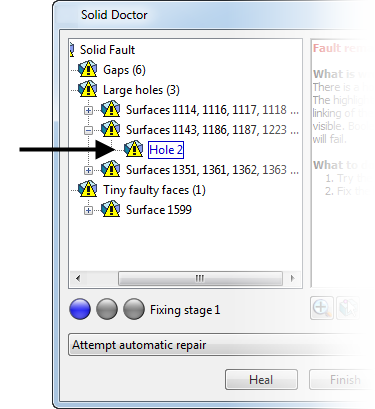

  1. Klicken Sie im Fehlerbaum auf den Fehler.



  2. Klicken Sie auf die Fehleranmerkung im Modell.



• Fehlerinformationen – Diese beschreiben den ausgewählten Fehler.



  Die folgenden Fehlerinformationen werden bereitgestellt:

  • Was falsch ist: – Hier wird eine Beschreibung des Fehlers angezeigt.
  • Vorgehensweise: – Hier wird ein Reparaturverfahren vorgeschlagen.
  • Fehlgeschlagene Reparaturoperationen – Hier werden die fehlgeschlagenen Reparaturvorgänge aufgelistet.
• Vergrößerung – Klicken Sie, um das Modell und damit die Ansicht des ausgewählten Fehlers zu vergrößern. Verkleinern Sie die Ansicht, um das gesamte Volumenmodell anzuzeigen.
• Fehleransicht – Wählen Sie eine Methode zum Anzeigen der Fehler im Modellfenster aus.
  • Ausgewählte fehlerhafte Bereiche anzeigen – Dies zeigt den ausgewählten Fehler im Modellfenster an.
  • Alle fehlerhaften Bereiche anzeigen – Dies zeigt alle Fehler im Modellfenster an.
  • Betroffene Bereiche anzeigen – Derzeit nicht verfügbar. Für die zukünftige Entwicklung.

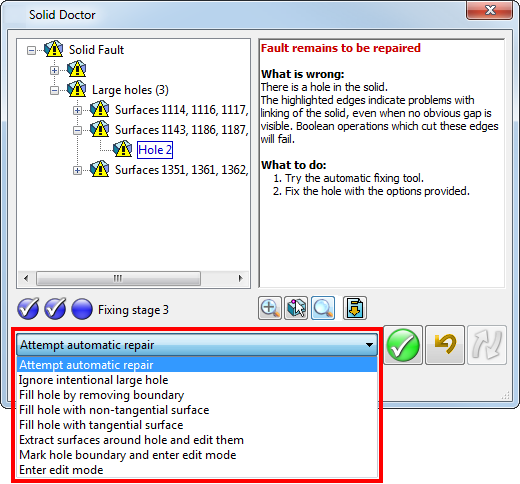

• Reparaturoptionen - Wählen Sie eine Reparaturoption aus der Liste von verfügbaren Optionen aus. Weitere Informationen finden Sie in der Liste der Reparaturoptionen. Die Vorgabeoption ist Versuche automatische Reparatur. Abhängig davon, welche Reparaturoption Sie ausgewählt haben, wird die Doktor-Änderung-Symbolleiste angezeigt.
• Ausführen – Klicken Sie, um die Reparaturoption auszuführen.
• Rückgängig – Klicken Sie, um die letzte Reparaturoption rückgängig zu machen.
• Erneut überprüfen – Klicken Sie, um das Volumenmodell auf Fehler zu überprüfen.
• Erweitert – Derzeit nicht verfügbar. Für die zukünftige Entwicklung.

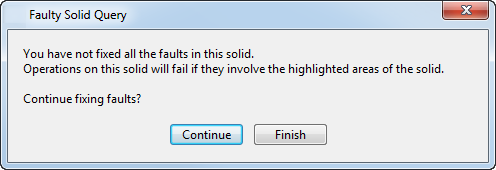

• Beenden – Klicken Sie, um das Dialogfeld zu schließen und das Volumenmodell auf Fehler zu überprüfen. Wenn Fehler gefunden wurden, wird das Dialogfeld Volumenmodellfehler-Abfrage angezeigt:



  • Fortsetzen – Klicken Sie, um das Dialogfeld Volumenmodell-Doktor zu öffnen und weitere Fehler zu reparieren.
  • Beenden – Klicken Sie, um die vom Volumenmodell-Doktor vorgenommenen Änderungen zuzuweisen.
