Volumenmodell aufteilen

Sie können ein vorhandenes Volumenmodell in mehrere separate Volumenmodelle aufteilen. Dies kann nützlich sein beim:

• Aufteilen eines getrennten Volumenmodells in zwei Volumenmodelle. Zum Beispiel:

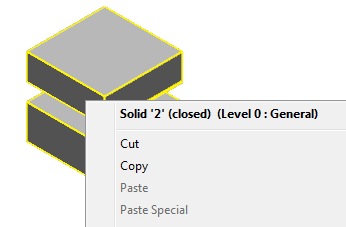

1. Wählen Sie das getrennte Volumenmodell aus:



2. Klicken Sie auf Volumen-Werkzeuge-Registerkarte > Umwandeln-Gruppe > In Volumen.

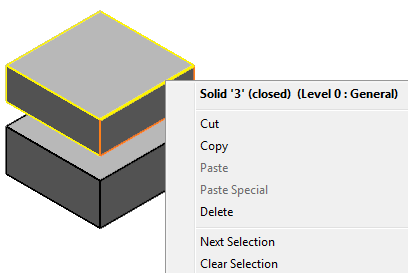

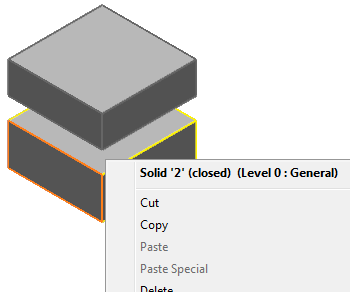

   Das getrennte Volumenmodell wird in zwei separate Volumenmodelle aufgeteilt:





• Aufteilen eines Volumenmodells in ein inneres und äußeres Volumenmodell. Zum Beispiel:

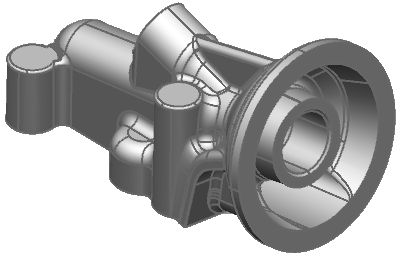

1. Wählen Sie das Volumenmodell aus:

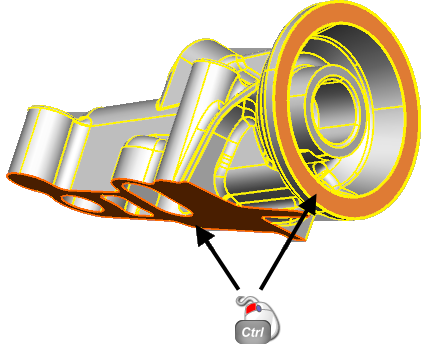

2. Wählen Sie die beiden Flächen am inneren und äußeren Teil des Volumenmodells aus:

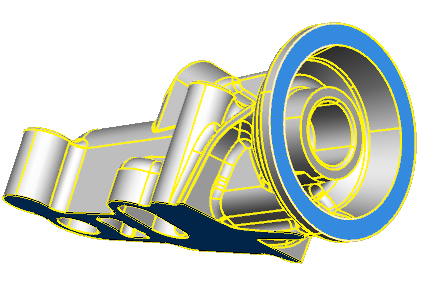

3. Klicken Sie auf Volumen-Werkzeuge-Registerkarte > Fläche ändern-Gruppe > Extrahieren, um die Flächen zu extrahieren:



4. Klicken Sie auf Ansicht-Registerkarte > Sichtbarkeit-Gruppe > Ausblenden > Auswahl ausblenden, um die extrahierten Flächen auszublenden.

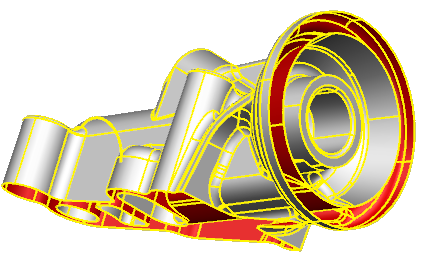

5. Klicken Sie auf Volumen-Werkzeuge-Registerkarte > Umwandeln-Gruppe > In Volumen, um das Volumenmodell aufzuteilen:



6. Verwenden Sie die Ansicht-Registerkarte > Sichtbarkeit-Gruppe > Ausblenden > Ausblenden außer, um die Volumenmodelle einzeln anzuzeigen:

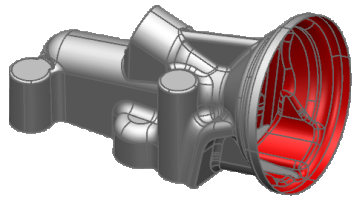

   • Äußeres Volumenmodell:

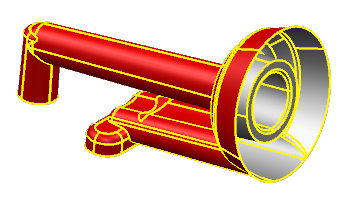

   • Inneres Volumenmodell:
