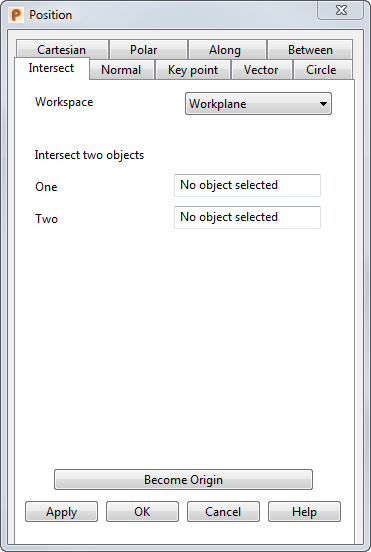

Verwenden Sie die Schneiden-Registerkarte im Dialogfeld Position, um die Position zu ermitteln, an der sich zwei Objekte schneiden.
Arbeitsraum - Wählen Sie den Arbeitsraum, in dem Sie arbeiten. Verfügbare Optionen:
- Relativ - Die festgelegte Position ist relativ zu einer anderen Position, die zum Ursprung des Arbeitsraums wird. Die Positionen werden mit der aktiven Arbeitsebene ausgerichtet. Wenn keine Arbeitsebene aktiv ist, werden die Positionen mit dem globalen Arbeitsraum ausgerichtet.
Die Relativoption ist nicht immer verfügbar, da möglicherweise keine geeignete relative Koordinate vorhanden ist. Wählen Sie in diesem Fall eine geeignete Position aus (wie den Schnittpunkt von zwei Linien) und machen diese zum Ursprung eines relativen Arbeitsraums mithilfe der Option Neuer Ursprung.
- Arbeitsebene – Die festgelegte Position ist relativ zur aktiven Arbeitsebene (falls vorhanden).
- Global – Die festgelegte Position ist relativ zum globalen Koordinatensystem.Anmerkung: Falls ein Element gesperrt ist, so werden die Sperren aufgehoben, sobald Sie einen anderen Arbeitsraum wählen.
Wählen Sie zwei Objekte im Modell, um den Schnittpunkt zu ermitteln. Die Namen der ausgewählten Objekte werden in den folgenden Optionen angezeigt:
- Erstes Objekt - Der Name eines der ausgewählten Objekte wird angezeigt.
- Zweites Objekt - Der Name des anderen ausgewählten Objekte wird angezeigt.
Zum Suchen nach Überschneidungen geht PowerShape wie folgt vor:
- Wenn die Position auf keinem der beiden Objekte liegt, werden die Objekte erweitert.
- Linien werden als unendlich lang behandelt.

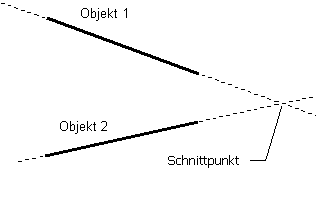

Der Schnittpunkt von zwei Linien, die sich nicht kreuzen, wird unten dargestellt.
- Bögen werden als Vollkreise behandelt.
- Gibt es zwei mögliche Schnittpunkte, so liegt die Schnittposition auf der Position, die dem letzten Mausklick am nächsten ist.

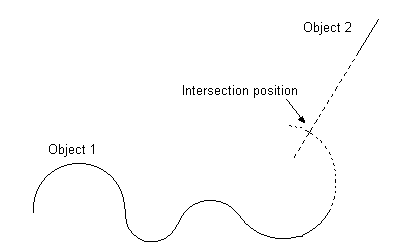

- Kurven werden verlängert, indem die Krümmung am Endpunkt beibehalten wird.
Neuer Ursprung - Klicken Sie auf diese Schaltfläche, um den Ursprung an den Koordinaten zu positionieren, die im Dialog festgelegt wurden. Alle relativen Koordinaten werden von diesem Ursprung aus gemessen.
Ausführen - Gibt die Position ein. Wenn die aktuelle Operation mehrere Punkte zulässt, bleibt das Dialogfeld geöffnet, sodass Sie weitere Punkte eingeben können. Ansonsten wird der Dialog geschlossen.
OK - Gibt die Position ein und schließt den Dialog.
Abbrechen - Bricht die Positionseingabe ab.
