Kopieren von Merkmalen zwischen Volumenmodellen

Zusätzlich zu der Funktion, die Sie innerhalb desselben Volumenmodells Merkmale umformen und kopieren lässt, können Sie dasselbe von einem Volumenmodell zum nächsten vornehmen und zwar mithilfe der Optionen unter Ändern-Registerkarte > Umformen-Gruppe:

• Verschieben
• Drehen
• Spiegeln
• Skalieren

Kopieren Sie beispielsweise Merkmale zwischen Volumenmodellen mithilfe der Option 'Verschieben':

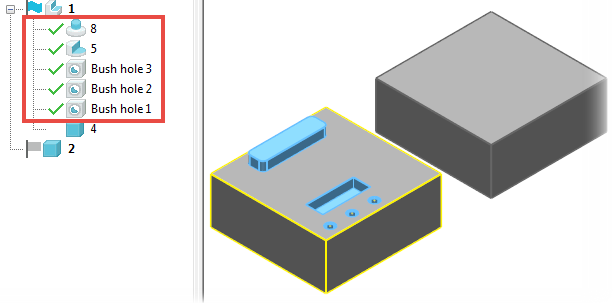

1. Wählen Sie die Merkmale des Volumenmodells, aus dem Sie kopieren möchten, aus dem Baumstruktur-Fenster aus:



Tipp: Es empfiehlt sich, das Merkmal aus dem Baumstruktur-Fenster anstatt über die Grafik auszuwählen, insbesondere bei booleschen Merkmalen. Damit wird sichergestellt, dass das Merkmal und nicht das gesamte Objekt ausgewählt wurde.
2. Klicken Sie auf Ändern-Registerkarte > Umformen-Gruppe > Verschieben, um die Verschieben-Symbolleiste anzuzeigen:



3. Klicken Sie auf die Schaltfläche Original erhalten , und geben Sie die gewünschte Anzahl der Kopien in das Feld Kopien ein.

   Die SchaltflächeZielvolumen auswählen wird aktiv. Diese Schaltfläche wird nur dann angezeigt, wenn Sie Volumenmodell-Merkmale vor der Symbolleiste Verschieben anzeigen.

4. Klicken Sie zunächst auf die Schaltfläche Zielvolumen auswählen , und wählen Sie dann das Volumenmodell aus, auf das Sie die Merkmale kopieren möchten.
Tipp: Sie können das Ziel-Volumenmodell auswählen, indem Sie es im Volumenmodellbaum anklicken.
5. Definieren Sie die Verschiebung des Merkmals mithilfe einer der Optionen auf der Symbolleiste:
   • – Geben Sie die X-, Y- und Z-Werte ein, oder wählen Sie die Verschiebeposition grafisch aus, um die Verschiebung des Merkmals mithilfe der Arbeitsebenenachsen zu definieren.
   • – Wählen Sie zwei Punkte grafisch aus, um die Richtung der Verschiebung zu definieren. Geben Sie einen Wert ein, oder ziehen Sie den Ziehgriff, um den Abstand der Verschiebung zu definieren.
   • – Definieren Sie die Verschiebungsrichtung grafisch, indem Sie eine Normale zur Geometrie auswählen. Geben Sie einen Wert ein, oder ziehen Sie den Ziehgriff, um den Abstand der Verschiebung zu definieren.

     Vorschau-Grafiken der umgeformten Merkmale werden angezeigt. Umformungsmerkmale können in verschiedenen Vorschau-Grafiken angezeigt werden, je nachdem, ob das Elternvolumenmodell selbst umgeformt wurden.

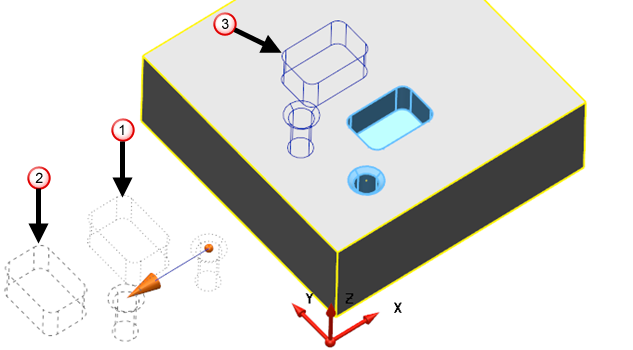

     Das folgende Bespiel zeigt, wie Sie Merkmale auf einem Quader verschieben, der gedreht worden ist.



     — Gepunkteter Umriss der Merkmale in ihrer ursprünglichen Position (bevor das Volumenmodell gedreht wurde).

     — Gestrichelter Umriss zeigt eine Vorschau der Merkmale, nachdem diese um -20 mm in die X-Richtung verschoben wurden.

     — Blauer Umriss zeigt das Endresultat, nachdem die Merkmale verschoben und die Volumenmodell-Umformung angewandt wurde.

6. Klicken Sie auf die Schaltfläche Ausführen .

   Die Merkmale werden in das neue Volumenmodell kopiert und dem Merkmalbaum hinzugefügt.
