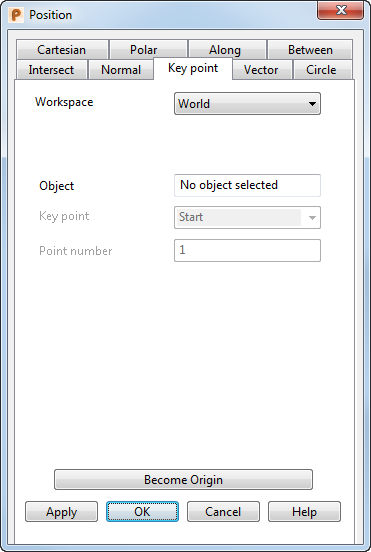

Verwenden Sie die Referenzpunkt-Registerkarte im Dialogfeld Position, um eine Position an einem bestimmten Referenzpunkt des ausgewählten Objekts auszuwählen. Dies eignet sich besonders gut, wenn mehr als ein Objekt über Referenzpunkte an derselben Position verfügt und Sie (zum Beispiel) einen verdeckten Referenzpunkt eines bestimmten Objekts fangen möchten. Die Verwendung von Referenzpunkten ist eine schnelle und praktische Methode, um bestimmte Objekte auszuwählen.
Arbeitsraum - Wählen Sie den Arbeitsraum, in dem Sie arbeiten. Verfügbare Optionen:
- Relativ - Die festgelegte Position ist relativ zu einer anderen Position, die zum Ursprung des Arbeitsraums wird. Die Positionen werden mit der aktiven Arbeitsebene ausgerichtet. Wenn keine Arbeitsebene aktiv ist, werden die Positionen mit dem globalen Arbeitsraum ausgerichtet.
Die Relativoption ist nicht immer verfügbar, da möglicherweise keine geeignete relative Koordinate vorhanden ist. Wählen Sie in diesem Fall eine geeignete Position aus (wie den Schnittpunkt von zwei Linien) und machen diese zum Ursprung eines relativen Arbeitsraums mithilfe der Option Neuer Ursprung.
- Arbeitsebene – Die festgelegte Position ist relativ zur aktiven Arbeitsebene (falls vorhanden).
- Global – Die festgelegte Position ist relativ zum globalen Koordinatensystem.Anmerkung: Falls ein Element gesperrt ist, so werden die Sperren aufgehoben, sobald Sie einen anderen Arbeitsraum wählen.
Objekt - Wählen Sie ein Objekt aus. Der Name des Objekts wird angezeigt.
Referenzpunkt - Dies bestimmt, welcher Punkt auf dem Objekt ausgewählt wird. Wählen Sie aus den folgenden Optionen aus:
- Mittelpunkt - Dies gilt für den Mittelpunkt von Bögen und Kreisen.
- Start und Ende kann für jedes Objekt gelten, da alle Objekte über Start- und Endpositionen verfügen.
- Punktnummer - Diese Funktion wird bei Kurven verwendet, da diese über viele Positionen entlang ihrer Länge verfügen können. Das Feld Punktnummer wird aktiviert, in welches Sie eine Nummer eingeben.
Neuer Ursprung - Klicken Sie auf diese Schaltfläche, um den Ursprung an den Koordinaten zu positionieren, die im Dialog festgelegt wurden. Alle relativen Koordinaten werden von diesem Ursprung aus gemessen.
Ausführen - Gibt die Position ein. Wenn die aktuelle Operation mehrere Punkte zulässt, bleibt das Dialogfeld geöffnet, sodass Sie weitere Punkte eingeben können. Ansonsten wird der Dialog geschlossen.
OK - Gibt die Position ein und schließt den Dialog.
Abbrechen - Bricht die Positionseingabe ab.
