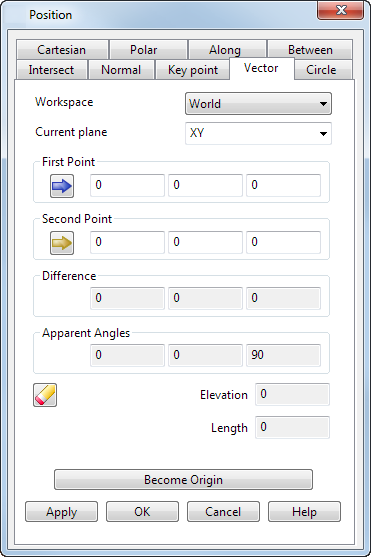

Verwenden Sie die Vektor-Registerkarte im Dialogfeld Position, um einen Vektor zwischen zwei Punkten zu messen und eine Position zu definieren. Die Unterschiede, Scheinwinkel, Länge und Höhenwinkel zwischen den beiden Punkten werden angezeigt.
Arbeitsraum - Wählen Sie den Arbeitsraum, in dem Sie arbeiten. Verfügbare Optionen:
- Relativ - Die festgelegte Position ist relativ zu einer anderen Position, die zum Ursprung des Arbeitsraums wird. Die Positionen werden mit der aktiven Arbeitsebene ausgerichtet. Wenn keine Arbeitsebene aktiv ist, werden die Positionen mit dem globalen Arbeitsraum ausgerichtet.
Die Relativoption ist nicht immer verfügbar, da möglicherweise keine geeignete relative Koordinate vorhanden ist. Wählen Sie in diesem Fall eine geeignete Position aus (wie den Schnittpunkt von zwei Linien) und machen diese zum Ursprung eines relativen Arbeitsraums mithilfe der Option Neuer Ursprung.
- Arbeitsebene – Die festgelegte Position ist relativ zur aktiven Arbeitsebene (falls vorhanden).
- Global – Die festgelegte Position ist relativ zum globalen Koordinatensystem.Anmerkung: Falls ein Element gesperrt ist, so werden die Sperren aufgehoben, sobald Sie einen anderen Arbeitsraum wählen.
Aktuelle Ebene – Verwenden Sie diese Dropdown-Liste, um eine der drei Hauptebenen auszuwählen. Die aktuelle Ebene ist relativ zu der ausgewählten Arbeitsraum-Option.
Es muss eine Startposition vorhanden sein, von der aus die neue Position eingegeben wird.
- Ersten Punkt wählen - Geben Sie den ersten Punkt des Vektors ein oder klicken Sie auf einen Punkt im Modell, um dessen Koordinaten einzugeben. Dieser Punkt wird auf dem Bildschirm in Pink dargestellt (bei Verwendung des Standard-Farbeschemas).
- Zweiten Punkt wählen - Geben Sie den zweiten Punkt des Vektors ein oder klicken Sie auf einen Punkt im Modell, um dessen Koordinaten einzugeben. Dieser Punkt wird auf dem Bildschirm in Rot dargestellt (bei Verwendung des Standard-Farbeschemas).
Wenn Sie auf OK oder Ausführen klicken, wird eine neue Position eingegeben, indem von der Startposition aus dem Vektor gefolgt wird.
- Informationen über die beiden Positionen des Vektors werden automatisch in den Feldern für die folgenden Optionen angezeigt:
Unterschied - Dies sind die Differenzen in den X-, Y- und Z-Werten des ersten und zweiten Punkts des Vektors.

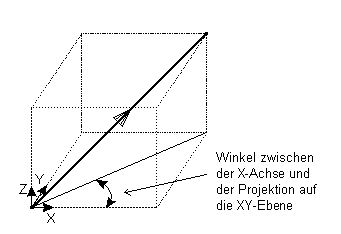

Scheinwinkel - Der Scheinwinkel wird zwischen der Projektion des Vektors auf einer Ebene und der ausgewählten Achse gemessen. Wenn es sich um die X-Achse handelt, ist die XY-Ebene relevant. Für die Y-Achse ist die YZ-Ebene und für die Z-Achse ist die ZX-Ebene relevant. Ein Beispiel für den Scheinwinkel der X-Achse ist unten abgebildet.
Zurücksetzen – Klicken Sie auf diese Schaltfläche, um die Werte auf der Seite zurückzusetzen.
Länge - Dies ist die tatsächliche Länge (in 3D) zwischen den Punkten.

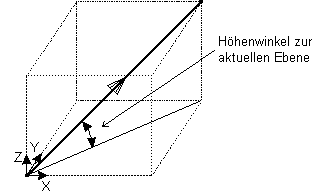

Höhenwinkel - Dies ist der Höhenwinkel des neuen Vektors von der aktuellen Ebene aus.
Neuer Ursprung - Klicken Sie auf diese Schaltfläche, um den Ursprung an den Koordinaten zu positionieren, die im Dialog festgelegt wurden. Alle relativen Koordinaten werden von diesem Ursprung aus gemessen.
Ausführen - Gibt die Position ein. Wenn die aktuelle Operation mehrere Punkte zulässt, bleibt das Dialogfeld geöffnet, sodass Sie weitere Punkte eingeben können. Ansonsten wird der Dialog geschlossen.
OK - Gibt die Position ein und schließt den Dialog.
Abbrechen - Bricht die Positionseingabe ab.
