Zum Auswählen der Schraffurgrenzlinie gibt es zwei Möglichkeiten:
- Wählen Sie einen Bereich innerhalb eines Drahtmodells aus:
- Klicken Sie in den freien Raum in einem von Drahtmodellobjekten umschlossenen Bereich.

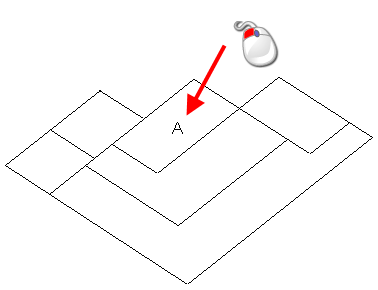

Indem Sie wie unten gezeigt klicken, wird der Bereich A schraffiert:
- Klicken Sie in den freien Raum in einem von Drahtmodellobjekten umschlossenen Bereich.
- Verwenden Sie ein Drahtmodell, um die Grenzlinie zu definieren:
- Klicken Sie auf ein Drahtmodellobjekt als Startobjekt der Schraffurgrenzlinie.
Wenn ein Objekt ausgewählt ist, werden die Erstelle Schraffur-Symbolleiste angezeigt und eine Grenzlinie ausgewählt.

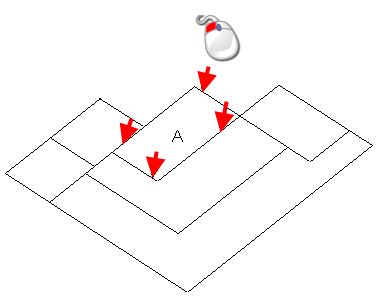

- Wenn Sie entschieden haben, wo die Schraffurgrenzlinie verlaufen soll, wählen Sie ein Objekt in der Nähe einer Überschneidung aus, damit die Grenzlinie an dieser Verschneidung nach links abbiegt. Um z. B. Bereich A zu schraffieren, klicken Sie auf die unten gezeigten Objekte:

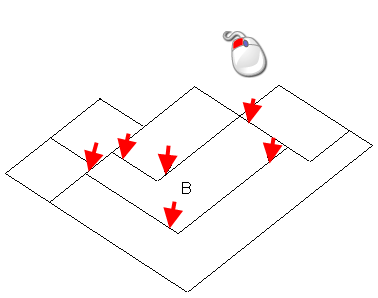

Um Bereich B zu schraffieren, klicken Sie auf die unten gezeigten Objekte:
Wenn der Modus zum links Abbiegen an einer Verzweigung auf der Erstelle Schraffur-Registerkarte ausgewählt ist, können Sie die vollständige Schraffurgrenzlinie mit nur einem Mausklick auswählen.
- Wenn die erforderliche Grenzlinie ausgewählt ist, klicken Sie auf die Speichern
-Schaltfläche in der Symbolleiste. Das ausgewählte Schraffurmuster wird zum ausgewählten Bereich hinzugefügt.
- Klicken Sie auf ein Drahtmodellobjekt als Startobjekt der Schraffurgrenzlinie.
Um die Schraffurgrenzlinie zu bearbeiten, verwenden Sie die Erstelle Schraffur-Symbolleiste. Diese Symbolleiste wird auf dieselbe Weise wie die Zusammengesetzte Kurve-Symbolleiste verwendet.
Nachdem Sie die Schraffur erstellt haben, können Sie die Schraffur bearbeiten.
