Senkrecht-Registerkarte

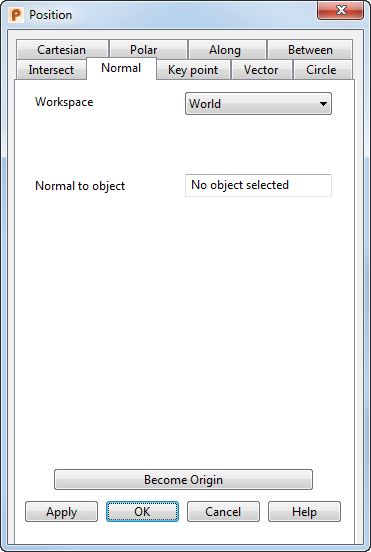

Verwenden Sie die Senkrecht-Registerkarte im Dialogfeld Position, um eine Position einzugeben, die sich senkrecht zu einem Objekt verhält, vom Ursprung des im Dialogfeld angezeigten Arbeitsraums aus.

Tipp: Sie können zusammengesetzte Kurven auswählen, wenn Sie die Senkrecht-Registerkarte des Dialogs Position verwenden:

Arbeitsraum - Wählen Sie den Arbeitsraum, in dem Sie arbeiten. Verfügbare Optionen:

• Relativ - Die festgelegte Position ist relativ zu einer anderen Position, die zum Ursprung des Arbeitsraums wird. Die Positionen werden mit der aktiven Arbeitsebene ausgerichtet. Wenn keine Arbeitsebene aktiv ist, werden die Positionen mit dem globalen Arbeitsraum ausgerichtet.

  Die Relativoption ist nicht immer verfügbar, da möglicherweise keine geeignete relative Koordinate vorhanden ist. Wählen Sie in diesem Fall eine geeignete Position aus (wie den Schnittpunkt von zwei Linien) und machen diese zum Ursprung eines relativen Arbeitsraums mithilfe der Option Neuer Ursprung.

• Arbeitsebene – Die festgelegte Position ist relativ zur aktiven Arbeitsebene (falls vorhanden).
• Global – Die festgelegte Position ist relativ zum globalen Koordinatensystem.
  Anmerkung: Falls ein Element gesperrt ist, so werden die Sperren aufgehoben, sobald Sie einen anderen Arbeitsraum wählen.

Senkrecht zum Objekt - Klicken Sie auf das Objekt, für das Sie eine senkrechte Position erstellen möchten. Der Name des Objekts wird in dem Feld angezeigt und der Mauszeiger bewegt die senkrechte Position zum Objekt.

Um Positionen finden zu können, die nicht auf dem Objekt liegen, führt PowerShape die folgenden Schritte aus:

• Linien werden als unendlich lang behandelt.
• Bögen werden als Vollkreise behandelt.

Anmerkung: Wenn keine senkrechte Position zum ausgewählten Objekt gefunden werden kann, wird eine Fehlermeldung angezeigt.

Neuer Ursprung - Klicken Sie auf diese Schaltfläche, um den Ursprung an den Koordinaten zu positionieren, die im Dialog festgelegt wurden. Alle relativen Koordinaten werden von diesem Ursprung aus gemessen.

Ausführen - Gibt die Position ein. Wenn die aktuelle Operation mehrere Punkte zulässt, bleibt das Dialogfeld geöffnet, sodass Sie weitere Punkte eingeben können. Ansonsten wird der Dialog geschlossen.

OK - Gibt die Position ein und schließt den Dialog.

Abbrechen - Bricht die Positionseingabe ab.
