Verstärktes Volumenmodell erstellen

Sie können Stärke auf ein offenes , flaches Volumenmodell anwenden, um ein geschlossenes Volumenmodell zu erstellen.

Die gegenüberliegende Fläche des geschlossenen Modells wird durch Versetzen der offenen Fläche erzeugt.

So erstellen Sie ein verstärktes Volumenmodell:

1. Wählen Sie ein offenes Volumenmodell.
2. Klicken Sie auf Volumenmodell-Registerkarte > Feature-Gruppe > Verdicken, um das Dialogfeld Verstärke Volumenmodell anzuzeigen:



3. Verwenden Sie das Dialogfeld, um zu steuern, wie das Volumenmodell verstärkt wird:

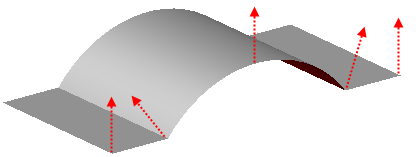

   • Stärke – Dies wird von der Innenseite des Volumenmodells gemessen, entlang der negativen Achse der Flächennormalen:

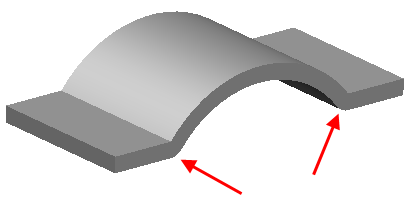

     Geben Sie einen Stärkewert an.

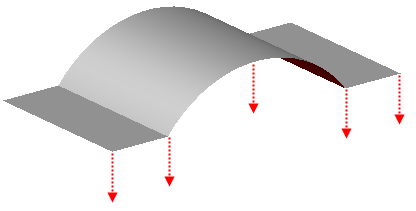

   • Umkehren – Die Stärke wird von der Außenseite des Volumenmodells gemessen:

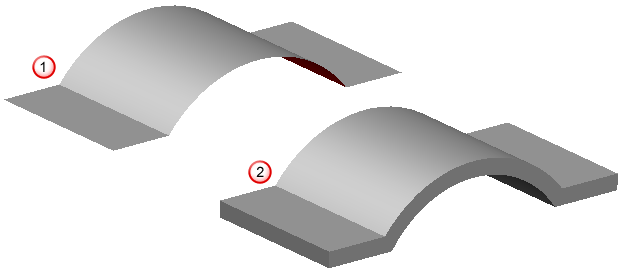

   • Runde Ecken – Damit werden die Ecken der neuen Flächen des verstärkten Volumenmodells abgerundet:



4. Klicken Sie auf OK, um das Volumenmodell zu verstärken und das Dialogfeld zu schließen.

   Das Verstärke Volumenmodell-Symbol , das die Operation darstellt, wird im Volumenmodell-Merkmalbaum angezeigt.
