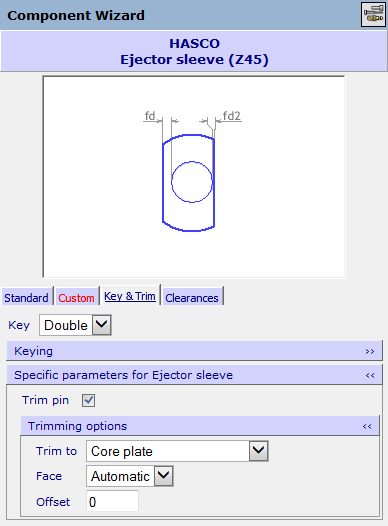

Auf der Key & Trim-Registerkarte werden die Parameter für die eingegebenen Stifte mit einfacher und doppelter Nut angezeigt, die für einfache, abgestufte Schaufelauswerferstifte und Auswerferhülsen verfügbar sind. Die angezeigten Parameter sind für die Art der Komponente, die Sie erstellen, spezifisch.
Die Parameteraufdrucke beziehen sich auf die Abmessungen in der in dem Dialogfeld angezeigten Grafik.
Keying – Klicken Sie auf die eingefärbte Leiste, um die Optionen anzuzeigen.
Spezifische Parameter für Auswerferstift/-hülse/-schaufeln – Klicken Sie auf die eingefärbte Leiste, um die Optionen auszublenden.
- Stift trimmen – Vorgabemäßig sind die Auswerferstifte und -schaufeln jetzt getrimmt, wenn Sie sie erstellen. Deaktivieren Sie die Option, wenn sofortiges Trimmen nicht erforderlich ist.
- Trimmen an – Wählen Sie eine Option aus der Dropdown-Liste aus, um anzugeben, an was die Auswerferkomponente getrimmt wird.
- Fläche – Wählen Sie eine Option aus der Dropdown-Liste aus, um die Fläche anzugeben, die getrimmt wird.
- Versatz – (Nur verfügbar, wenn Stift trimmen ausgewählt ist) Der Versatz ermöglicht das Trimmen des Stifts, sodass er von den Produktoberflächen projiziert wird. Dadurch wird der Druck auf den Stift kompensiert, wenn die Form geschlossen wird, und sichergestellt, dass der Stift beim Schließen der Form niemals niedriger als die Produktoberfläche ist. Dadurch wird für das Formteil eine gute Oberflächenbeschaffenheit erreicht.
Funktion - Die Option, die Sie auswählen, bestimmt, auf welcher Komponente Sie die Komponente positionieren möchten. Wählen Sie entweder eine Option aus der Dropdown-Liste aus oder verwenden Sie die Standardoption (Auf Modell auswählen), um die Komponente in dem Modell aufzunehmen.
Bitte Komponente positionieren - Wählen Sie diese Option aus und klicken Sie auf Ausführen auf der Browserseite, um das Objekt zu der Baugruppe hinzuzufügen. Sie können dieses dann mithilfe der folgenden Methode aus der Baugruppenmodellierung positionieren.
- Wählen Sie eine bereits bestehende Komponente aus. Gültige Anhänge werden jetzt auf der neuen Komponente sichtbar.
- Klicken Sie auf einen Anhang auf der neuen Komponente. Gültige Anhänge auf der bereits bestehenden Komponente werden jetzt sichtbar. Es gibt zwei Arten von Anhängen auf der bereits bestehenden Komponente: Ebenen- und Achsenanhänge.
Ebenen-Verknüpfung - Dies wird als ein Pfeil dargestellt. Wenn Sie mit dem Mauszeiger auf diese Verknüpfung zeigen, wird die Verknüpfung auf der neuen Komponente in derselben Ebene ausgerichtet wie die bestehende Verknüpfung. Wenn Sie klicken, wird die neue Komponente an der Position des Mauszeigers abgelegt und mit dieser Ebenen-Verknüpfung ausgerichtet.
Achsen-Verknüpfung - Dies wird als ein Pfeil angezeigt, der in der unteren Hälfte einen Kreis besitzt. Wenn Sie mit dem Mauszeiger auf diese Verknüpfung zeigen, wird die Verknüpfung auf der neuen Komponente auf der Achsen-Verknüpfung fixiert. Wenn Sie mit dem Mauszeiger an beliebiger Stelle auf den Bildschirm klicken und den Mauszeiger nicht über eine andere Verknüpfung halten, wird die neue Komponente auf dieser Achsen-Verknüpfung gefangen.
- Wenn eine neue Komponente zu der bereits bestehenden Komponente hinzugefügt wird, erscheint eine weitere. Brechen Sie den Befehl ab, indem Sie auf
auf der Schnellzugriffsleiste klicken. Die neue Komponente wird entfernt.
Die Komponenete wird ebenso als eine Baugruppen-Komponente registriert. Sie können weitere Kopien dieser Komponente erstellen oder sie mithilfe der Baugruppenmodellierung-Methoden modifizieren.
- Klicken Sie auf Ausführen, um die Komponente auf dem Bildschirm zu erstellen.
