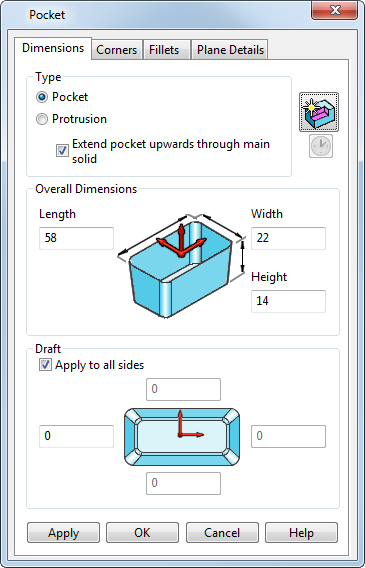

Verwenden Sie die Abmessungen-Registerkarte , um die Abmessungen der Tasche oder des Vorsprungs anzugeben.
Typ – Wählen Sie eine Option aus, um den Typ des Merkmals anzugeben, das Sie erstellen möchten.
- Tasche – Wählen Sie diese Option aus, um ein Taschenmerkmal zu erstellen.
- Vorsprung – Wählen Sie diese Option aus, um ein Vorsprungsmerkmal zu erstellen.
- Tasche nach oben durch das Haupt-Volumenmodell verlängern – Wählen Sie diese Option aus, um das Taschen-Volumenmodell nach oben zu verlängern, um durch alle Oberflächen im Haupt-Volumenmodell zu schneiden, wie unten gezeigt:

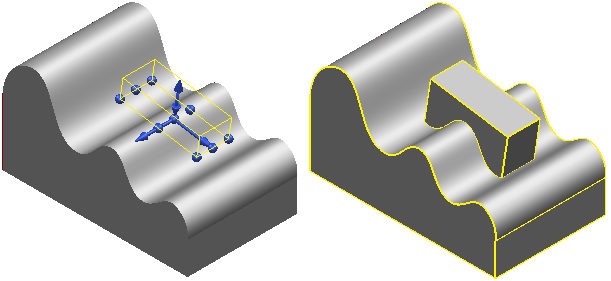

Wenn diese Option abgewählt ist, wird die Tasche nicht nach oben verlängert, und würde dasselbe Modell wie folgt aussehen:
Wenn Sie einen Vorsprung erstellen, lautet der Name der Option Flächenvorsprung bis auf Haupt-Volumenmodell verlängern.
Flächenvorsprung bis auf Haupt-Volumenmodell verlängern – Wählen Sie diese Option aus, um das Vorsprung-Volumenmodell nach unten zu verlängern, um alle Oberflächen darunter im Haupt-Volumenmodell zu treffen.
Wenn die Option abgewählt ist,wird der Vorsprung nicht bis zum Haupt-Volumenmodell verlängert, und würde dasselbe Modell wie folgt aussehen:
wechselt zwischen Erstellungs- und Bearbeitungsmodus hin und her, ohne das Dialogfeld zu schließen und erneut zu öffnen.
- Wenn Sie sich im Erstellungsmodus befinden, klicken Sie auf , um in den Bearbeitungsmodus zu wechseln.
- Wenn Sie sich im Bearbeitungsmodus befinden, klicken Sie auf
, um in den Erstellungsmodus zu wechseln.
Gesamtabmessungen – Geben Sie die Abmessungen des Merkmals in die Felder Länge, Breite und Höhe ein.
Entformung – Alle Seitenflächen des Merkmals können einen Entformungswinkel aufweisen.
- Allen Seitenwänden zuweisen – Wenn diese Option ausgewählt ist, geben Sie einen Entformungswinkel für alle Seitenwände ein. Wenn sie abgewählt ist, geben sie separate Entformungswinkel für alle Seitenwände ein.
