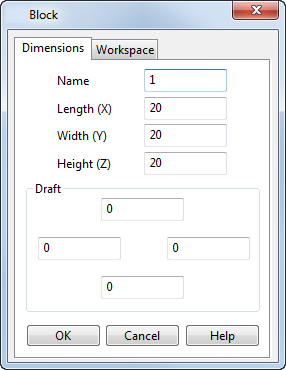

Verwenden Sie die Abmessungen-Registerkarte zum Bearbeiten der Bemaßungen einer Regelfläche. Die Bemaßungen, die bearbeitet werden können, sind abhängig vom Regelflächentyp, den Sie ausgewählt haben. Zum Beispiel wird der folgende Dialog für eine Regelfläche Quader angezeigt:
Name – Ändern Sie den Namen der ausgewählten Regelfläche.
Legen Sie die Bemaßungen der ausgewählten Regelfläche fest:
- Ebene – Legen Sie die Breite (X) und Länge (Y) fest.

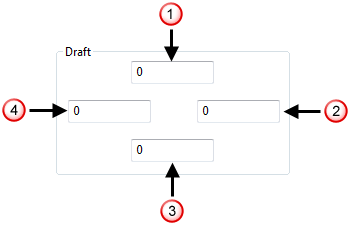

- Quader – Legen Sie die Länge (X), Breite (Y) und Höhe (Z) fest. Sie können auch Formschrägen an den Seiten des Quaders anlegen. Geben Sie Formschrägen für die folgenden Seiten ein, wenn Sie entlang der Z-Achse blicken.
– Oben
– Rechts
- Boden
– Links
Sie können außerdem die Entformungswinkel angeben, indem Sie die Ziehgriffe verwenden, die in der Mitte aller oberen Kanten eines Quaders angezeigt werden.
- Zylinder – Legen Sie den Radius oder den Durchmesser fest, indem Sie eine der Optionen aus der Dropdown-Liste auswählen. Sie können außerdem die Länge angeben.
- Cone-Regelflächen werden wie folgt bearbeitet:
- Wählen Sie eine der Optionen aus der Dropdown-Liste aus.
Durch Ihre Auswahl werden die anderen Optionen im Dialogfeld bestimmt. Sie wirkt sich auch auf die Bemaßungen des Kegels aus, der mithilfe der grafischen Bearbeitung geändert werden kann.
- Bearbeiten Sie die zur Verfügung stehenden Parameter. Dazu gehören der Ober- und Unterkantenradius sowie der Winkel.
- Bearbeiten Sie die Länge des Kegels.
- Wählen Sie eine der Optionen aus der Dropdown-Liste aus.
- Kugel – Legen Sie den Radius oder den Durchmesser fest, indem Sie eine der Optionen aus der Dropdown-Liste auswählen.
- Torus – Bestimmen Sie den Hauptradius und den Nebenradius.
- Feder – Siehe Dialogfeld Feder.
OK - Übernimmt alle Änderungen und schließt den Dialog.
