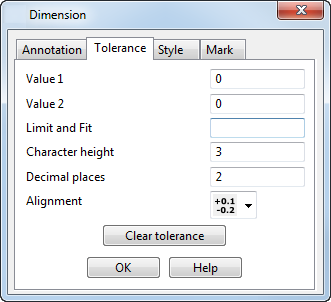

Mithilfe dieser Registerkarte können Sie die Toleranz der Bemaßung bearbeiten.
Jeder Bemaßung können zwei Toleranzwerte zugeordnet sein. Die Toleranzwerte zeigen den Bereich, in dem ein Bemaßungswert variieren kann.
Wenn Sie sich im Bemaßungserstellungsmodus befinden und die Werte in diesem Dialogfeld ändern, werden die Werte für die aktuelle Sitzung der Bemaßungserstellung gespeichert.
Wert 1 – Erster Wert im Wertebereich.
Wert 2 – Zweiter Wert im Wertebereich.
Begrenzung und Passung – Geben Sie hier die Begrenzungs- und Passungscodes ein. Die Toleranzen für Bohrungen und Wellen werden automatisch zu den Bemaßungen hinzugefügt.
Texthöhe – Texthöhe der Toleranzwerte.
Dezimalstellen – Anzahl der Dezimalstellen, die für Toleranzwerte zulässig sind.
Ausrichtung – Sie können die Toleranz in drei Formaten anzeigen.

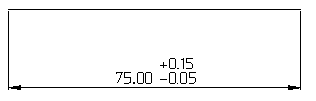

- Wenn Sie das erste Format

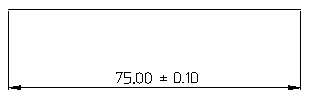

auswählen und 0.15 für Wert 1 und -0.05 für Wert 2 eingeben, wird eine Bemaßung angezeigt, die der unten angezeigten Bemaßung ähnelt. - Wenn Sie das zweite Format
auswählen und 0.1 für Wert 1 eingeben, wird eine Bemaßung angezeigt, die der unten angezeigten Bemaßung ähnelt.

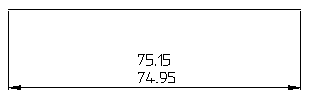

- Wenn Sie für das dritte Format
bei Wert 1 0.15 und bei Wert 2 -0.05 eingeben, wird eine Bemaßung angezeigt, die der unten angezeigten Bemaßung ähnelt.
Toleranz löschen – Mit dieser Schaltfläche werden die Inhalte der Felder Wert 1 und Wert 2 auf null gesetzt.
OK - Übernimmt alle Änderungen und schließt den Dialog.
