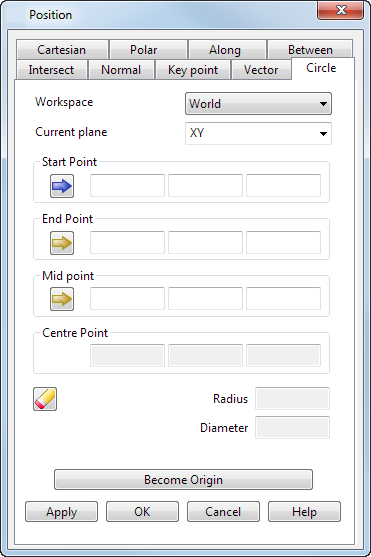

Verwenden Sie die Kreis-Registerkarte im Dialogfeld Position, um die Bemaßungen eines Bogens mithilfe von drei Punkten zu messen.
Arbeitsraum - Wählen Sie den Arbeitsraum, in dem Sie arbeiten. Verfügbare Optionen:
- Relativ - Die festgelegte Position ist relativ zu einer anderen Position, die zum Ursprung des Arbeitsraums wird. Die Positionen werden mit der aktiven Arbeitsebene ausgerichtet. Wenn keine Arbeitsebene aktiv ist, werden die Positionen mit dem globalen Arbeitsraum ausgerichtet.
Die Relativoption ist nicht immer verfügbar, da möglicherweise keine geeignete relative Koordinate vorhanden ist. Wählen Sie in diesem Fall eine geeignete Position aus (wie den Schnittpunkt von zwei Linien) und machen diese zum Ursprung eines relativen Arbeitsraums mithilfe der Option Neuer Ursprung.
- Arbeitsebene – Die festgelegte Position ist relativ zur aktiven Arbeitsebene (falls vorhanden).
- Global – Die festgelegte Position ist relativ zum globalen Koordinatensystem.Anmerkung: Falls ein Element gesperrt ist, so werden die Sperren aufgehoben, sobald Sie einen anderen Arbeitsraum wählen.
Aktuelle Ebene – Verwenden Sie diese Dropdown-Liste, um eine der drei Hauptebenen auszuwählen. Die aktuelle Ebene ist relativ zu der ausgewählten Arbeitsraum-Option.
Startpunkt - Geben Sie den Startpunkt des Bogens ein oder klicken Sie auf einen Punkt im Modell, um dessen Koordinaten einzugeben. Dieser Punkt wird auf dem Bildschirm in Pink dargestellt (bei Verwendung des Standard-Farbeschemas).
Endpunkt - Geben Sie den Endpunkt des Bogens ein oder klicken Sie auf einen Punkt im Modell, um dessen Koordinaten einzugeben. Dieser Punkt wird auf dem Bildschirm in Pink dargestellt (bei Verwendung des Standard-Farbeschemas).
Mittelpunkt - Geben Sie den Mittelpunkt des Bogens ein oder klicken Sie auf einen Punkt im Modell, um dessen Koordinaten einzugeben. Dieser Punkt wird auf dem Bildschirm in Pink dargestellt (bei Verwendung des Standard-Farbeschemas).
Mittelpunkt - Die Koordinaten des Mittelpunkts des Bogens werden angezeigt.
Zurücksetzen – Klicken Sie auf diese Schaltfläche, um die Werte auf der Seite zurückzusetzen.
Radius - Der Radius des Bogens wird angezeigt.
Durchmesser - Der Durchmesser des Bogens wird angezeigt.
Neuer Ursprung - Klicken Sie auf diese Schaltfläche, um den Ursprung an den Koordinaten zu positionieren, die im Dialog festgelegt wurden. Alle relativen Koordinaten werden von diesem Ursprung aus gemessen.
Ausführen - Gibt die Position ein. Wenn die aktuelle Operation mehrere Punkte zulässt, bleibt das Dialogfeld geöffnet, sodass Sie weitere Punkte eingeben können. Ansonsten wird der Dialog geschlossen.
OK - Gibt die Position ein und schließt den Dialog.
Abbrechen - Bricht die Positionseingabe ab.
