Verwenden Sie die Option Teilen zum Teilen der Flächen des ausgewählten Volumenmodells mit einem Drahtmodell. Diese Option ist nützlich, wenn Sie kleine, lokale Änderungen vornehmen müssen oder die Auswirkung von Bearbeitungsvorgängen bei der Direktmodellierung begrenzen möchten.
- Erstellen Sie das Drahtmodell, um die Fläche zu teilen.
- Wählen Sie das Volumenmodell aus, das geteilt werden soll.

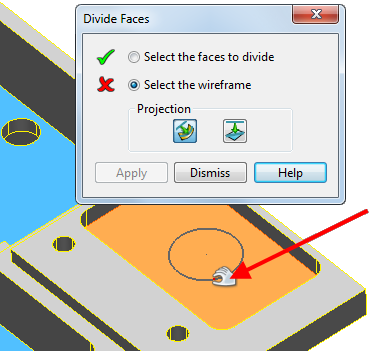

- Klicken Sie auf Volumen-Werkzeuge-Registerkarte > Fläche ändern-Gruppe > Teilen, um das Dialogfeld Flächen aufteilen anzuzeigen:

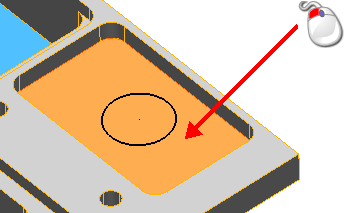

- Wählen Sie die Fläche aus, die geteilt werden soll:

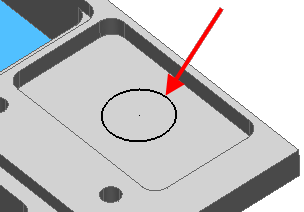

- Wählen Sie das Drahtmodell aus:
- Wählen Sie eine geeignete Projektionsoption aus.Bei Drahtmodell längs der Flächennormalen projizieren handelt es sich um die Vorgabeeinstellung.
- Klicken Sie auf Ausführen. Wenn Sie eine andere Fläche teilen möchten, können Sie dies tun, ohne das Dialogfeld zu schließen.
- Klicken Sie auf Dismiss.

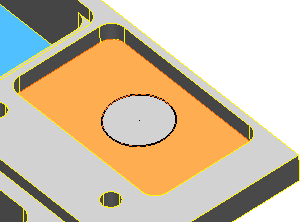

- Bewegen Sie den Cursor über die Fläche, um die geteilte Fläche anzuzeigen, oder klicken Sie auf eine der Flächen:
Tipp: Wenn der Fall eintritt, dass das Drahtmodell die Fläche nicht komplett teilt, wird ein Fehlerbericht angezeigt. Fügen Sie ein weiteres Drahtmodell hinzu, und wiederholen Sie den Vorgang zum Teilen der Fläche mit dem ursprünglichen und dem zusätzlichen Drahtmodell.
