Verwenden Sie die Optionen in der Ansichten-Gruppe, um Ansichten und Projektionen des Modells auszuwählen.
Von
Verwenden Sie die Optionen in diesem Menü, um die Ausrichtung des Modells im aktiven Fenster festzulegen.
Jede Ansicht schaut in Richtung des Ursprungs, entlang der in Klammern angegebenen Achse. In der Draufsicht blicken Sie beispielsweise entlang der Z-Achse auf das Modell.
ISO
Verwenden Sie die ISO-Optionen in diesem Menü, um eine isometrische Ansicht des Modells im aktiven Fenster auszuwählen.

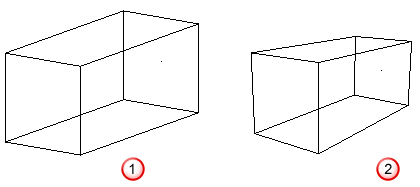

Wählen Sie Ansicht-Registerkarte > Ansichten-Gruppe > ISO > Perspektive aus, um Objekte entsprechend ihres Abstands vom Ansichtspunkt zu skalieren. Wählen Sie erneut Perspektive aus, um Objekte unabhängig von ihrer Tiefe mit derselben Skalierung zu zeichnen.
Wenn diese Option abgewählt ist
, werden Objekte beispielsweise unabhängig davon, ob sie sich in der Nähe befinden oder weit weg sind, mit derselben Skalierung gezeichnet.
Wenn diese Option ausgewählt ist
, werden Objekte so gezeichnet, wie sie für das menschliche Auge erscheinen würden, und Objekte, die weiter entfernt sind, werden kleiner dargestellt als Objekte, die näher liegen. Damit erhält das Modell eine Tiefendarstellung.
Benutzer
Verwenden Sie diese Optionen, um schnell zu benutzerdefinierten Ansichten des Modells zu wechseln. Wählen Sie:
- Benutzer-Ansicht, um zur aktuell ausgewählten Ansicht im Dialogfeld Gespeicherte Ansicht zu wechseln.
- Ansichten speichern, um Ihre benutzerdefinierten Ansichten zu erstellen und zu verwalten.
So erstellen Sie eine benutzerdefinierte Ansicht
- Richten Sie das Modell an der Ansicht aus, die Sie speichern möchten.
- Wählen Sie Ansicht-Registerkarte > Ansichten-Gruppe > Benutzer > Ansicht speichern aus. Das Dialogfeld Gespeicherte Ansichten wird angezeigt.
- Klicken Sie auf Speichern. Ansicht 1 wird der Liste hinzugefügt.
- Wenn Sie den Namen der Ansicht ändern möchten, führen Sie die folgenden Schritte durch:
- Wählen Sie den entsprechenden Eintrag in der Liste aus.
- Klicken Sie auf Umbenennen.
- Geben Sie im Dialogfeld Gespeicherte Ansicht umbenennen einen neuen Namen ein, und klicken Sie auf OK.
- Klicken Sie auf OK, um die Änderungen zu speichern und das Dialogfeld Gespeicherte Ansichten zu schließen.
Um eine gespeicherte Ansicht anzuzeigen, öffnen Sie das Dialogfeld Gespeicherte Ansichten, und klicken Sie auf die Ansicht, die Sie anzeigen möchten.
Winkel
Verwenden Sie die Optionen in diesem Menü, um mehrere Ansichten des Modells anzuzeigen. Wählen Sie:
- 3. Winkel, um das Modell in der XY-Ebene mit Blick in +Z-Richtung (oben), in der XY-Ebene mit Blick in +X-Richtung (rechts) und in der XZ-Ebene mit Blick in -Y-Richtung anzuzeigen (vorne).
- 3. Winkel + ISO, um die Ansichten des dritten Winkels plus die ISO1-Ansicht des Modells anzuzeigen. Wenn Sie mithilfe der Ansicht 3. Winkel + ISO Objekte anzeigen oder auf diesen zeichnen, hat jede Ansicht eine andere Hauptebene, die sich im rechten Winkel zum Ansichtspunkt befindet. Die Hauptebene wird automatisch, der jeweiligen Ansicht entsprechend, ausgewählt.
- 1. Winkel, um das Modell in der XY-Ebene mit Blick in +Z-Richtung (oben), in der YZ-Ebene mit Blick in -X-Richtung (links) und in der XZ-Ebene mit Blick in +Y-Richtung (hinten) anzuzeigen.
- 1. Winkel + ISO, um die Ansichten des dritten Winkels plus die ISO1-Ansicht des Modells anzuzeigen. Wenn Sie mithilfe der Ansicht 1. Winkel + ISO Objekte anzeigen oder auf diesen zeichnen, hat jede Ansicht eine andere Hauptebene, die sich im rechten Winkel zum Ansichtspunkt befindet.
Die Ansichten sind miteinander verbunden, sodass sich bei der Drehung der Ansicht links oben die anderen Ansichten mitdrehen.
Letztes
Wählen Sie diese Option aus, um zwischen der aktuellen Ansicht und der Ansicht vor der letzten Änderung zu wechseln. Wählen Sie die Option erneut aus, um zur aktuellen Ansicht zurückzukehren.
Aktualisieren
Mit dieser Option löschen Sie den Grafik-Cache und zeichnen die Objekte im Grafikfenster neu. Dies ist hilfreich, sollte die Ansicht beim Erstellen, Ändern oder Löschen von Elementen ihre Definition verlieren.
