Drehen – Angeben der Drehachse anhand von zwei Punkten

Verwenden Sie die Option in der Drehen-Symbolleiste, um die Drehachse anhand von zwei Punkten anzugeben.

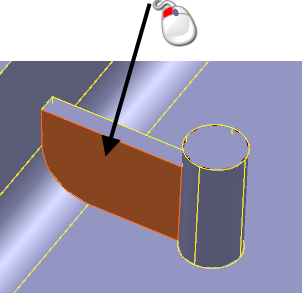

1. Wählen Sie die Fläche aus, die gedreht werden soll.



2. Klicken Sie auf Ändern-Registerkarte > Umformen-Gruppe > Drehen, um die Drehen-Symbolleiste anzuzeigen.
3. Klicken Sie auf .

   Die Symbolleiste wird aktualisiert und zeigt die Auswahl an.

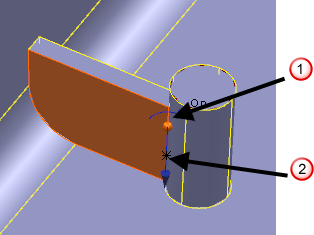

4. Klicken Sie auf zwei Punkte, um die Drehachse festzulegen. Wählen Sie z. B. und aus. Die angezeigten Ziehgriffe geben die Drehachse an:

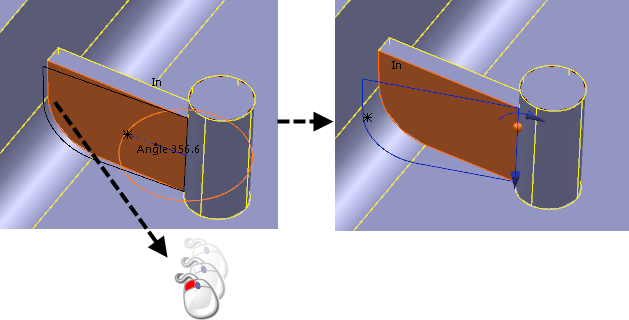

5. Geben Sie einen Wert in die Symbolleiste ein, um den Winkel anzugeben, oder klicken und ziehen Sie die Fläche wie in der folgenden Abbildung gezeigt:



6. Lassen Sie die Maustaste los, wenn sich die Fläche an der gewünschten Position befindet.

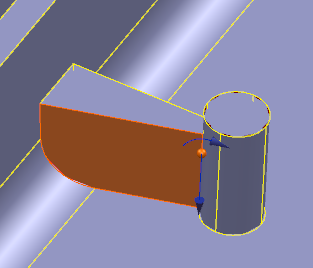

7. Klicken Sie auf , um die Fläche zu drehen und die zugeordnete Geometrie zu aktualisieren.



8. Klicken Sie auf , um die Symbolleiste zu schließen.
