Anmerkung: Dieses Verfahren zeigt, wie Sie mit dem Objektfang Komponenten platzieren. In den meisten Fällen ist es einfacher, dynamische Bemaßungen zu verwenden.
- Klicken Sie im Rohrklassen-Viewer im Rohrklassenblatt auf eine Armatur.
- Klicken Sie auf Im Modell einfügen.
- Klicken Sie bei gedrückter UMSCHALTTASTE mit der rechten Maustaste in den Zeichnungsbereich. Klicken Sie auf Von.
- Klicken Sie bei gedrückter UMSCHALTTASTE mit der rechten Maustaste in den Zeichnungsbereich. Klicken Sie auf Knoten.
- Klicken Sie auf einen Punkt auf einem Fitting.
- Klicken Sie bei gedrückter UMSCHALTTASTE mit der rechten Maustaste in den Zeichnungsbereich. Klicken Sie auf Nächster.

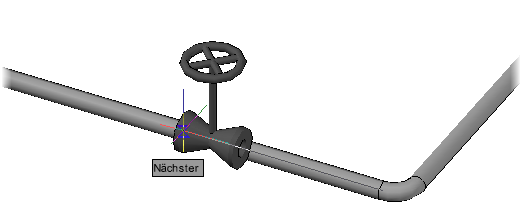

- Bewegen Sie den Mauszeiger über das Hauptrohr, um das Objektfangzeichen anzuzeigen (nicht darauf klicken).
- Wenn Sie die Einfügung am Mittelpunkt der Armatur durchführen wollen, geben Sie zwei Mal i (für Insertion Point = Einfügepunkt) ein.
Anmerkung: Wenn Sie über eine Rohrleitungskomponente ziehen, werden die Verbindungsanschluss- und Einfügepunktoptionen in der Befehlszeile angezeigt.

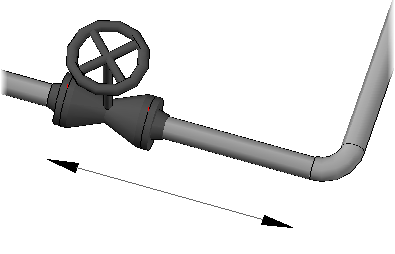

- Geben Sie einen Abstand zum Platzieren der Armatur ein (z. B. 48).
Wenn Sie bei Verwendung des Objektfangs Nächster die Meldung "Kein Endpunkt für den spezifizierten Punkt gefunden" sehen, können Sie die Öffnungsgröße erhöhen oder verkleinern. Zum korrekten Fangen muss das Objektfang-Zeichen Nächster sichtbar sein, wenn sich der Mauszeiger direkt über der Rohrmittellinie befindet.
- Drücken Sie die EINGABETASTE, um das Hinzufügen von Armaturen fertig zu stellen.
