Oberflächennachbearbeitung

Verwenden Sie Autodesk® Surface Wrap, um die Oberfläche eines Modells zu umwickeln, ein externes Volumen hinzuzufügen und ein hochwertiges Netz für die Übertragung in Autodesk® CFD zu erstellen. Sie können schnell und einfach ein Netz für CAD-Modelle erstellen, die sonst ohne umfangreiche CAD-Bereinigung nur schwierig oder gar nicht vernetzt werden können. Aktuell sind Surface Wrap-Netze geeignet für externe Strömungsanalyse- oder Windkanalmodelle.

Zugriff auf Suface Wrap

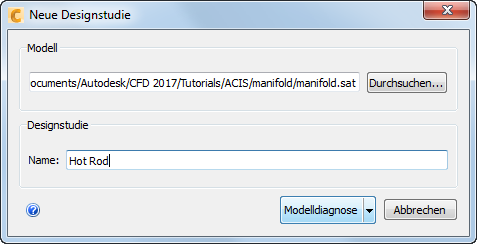

Importieren Sie das Modell in Surface Wrap, wenn Sie eine neue Designstudie erstellen:

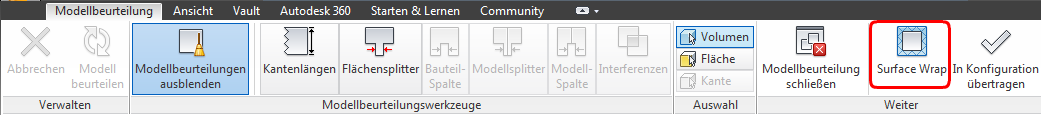

Sie können über das Modellbewertungs-Toolkit auf Surface Wrap zugreifen:

Surface Wrap-Arbeitsablauf

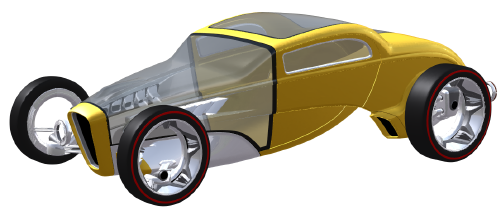

1. Richten Sie Ihr Modell im Windkanal ein.

   • Klicken Sie auf Surface Wrap > Konfigurieren > Externes Volumen.
   • Legen Sie die Größe des Volumens mit den entsprechenden Dialogfeldoptionen fest.
   • Klicken Sie auf Schließen, um das Dialogfeld zu schließen.

2. Legen Sie über Surface Wrap > Konfigurieren > Auflösungsfaktor die geeignete Detailgenauigkeit für das Flächennetz fest. Nennenswerte Highlights:

   • Bei hohen Werten erhalten Sie ein Netz, das Ihr physisches Modell getreuer darstellt.
   • Niedrigere Werte führen zu einer schnelleren Generierung des Netzes, jedoch einer gröberen Darstellung.

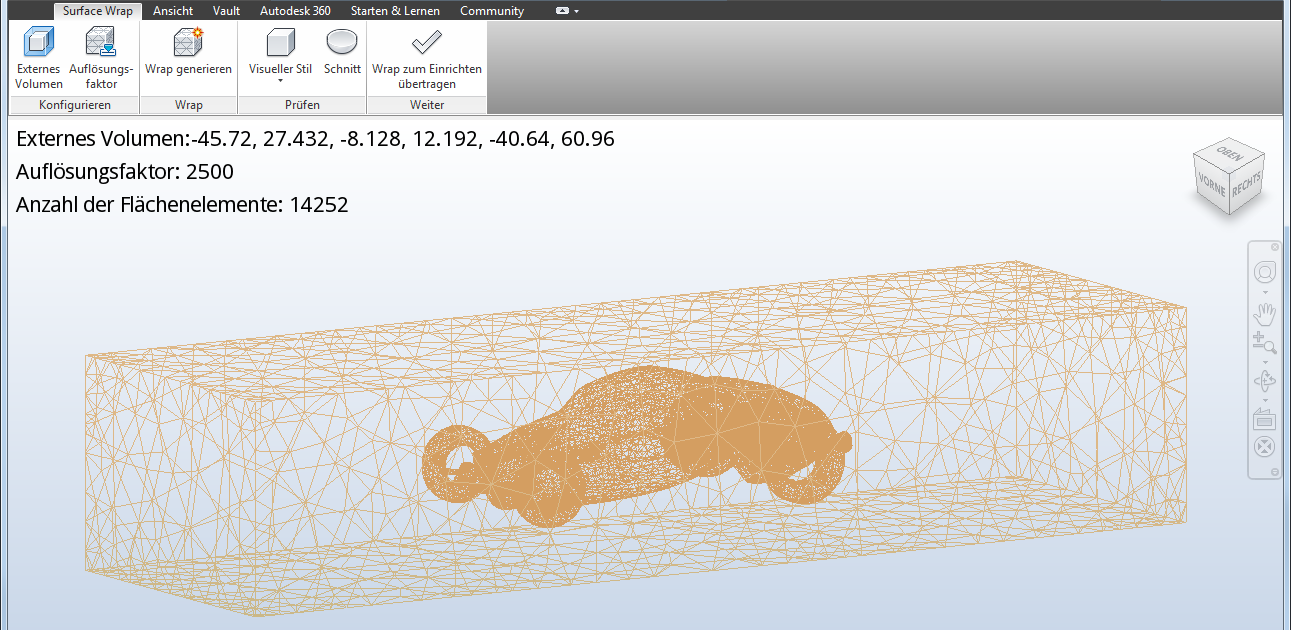

3. Klicken Sie auf Surface Wrap > Wrap > Wrap generieren, um das Flächennetz zu erstellen.



4. Klicken Sie auf Surface Wrap > Weiter > Wrap zum Einrichten übertragen, um das Netz an CFD zu übertragen und die Modellvorbereitung fortzusetzen.
