Autodesk® CFD Viewer
Verwenden Sie den Autodesk® CFD Viewer für Folgendes:
- Zusammenarbeit mehrerer Entwicklungsabteilungen
- Präsentieren und Austauschen der grafischen Ergebnisse von Autodesk® CFD
Der Autodesk® CFD Viewer liest dynamische Bilder (".vtfx "), die Modellgeometrie, Ergebnisse, Anzeigeattribute und Animationseinstellungen enthalten. Sie sind im Gegensatz zu statischen Bildern vollständig navigierbar und ermöglichen eine direkte Interaktion für ein tieferes Verständnis der Ergebnisse.
Um ein dynamisches Bild zu speichern, klicken Sie auf die Registerkarte Ergebnisse > Gruppe Bild > Dynamisches Bild.
Hauptfenster

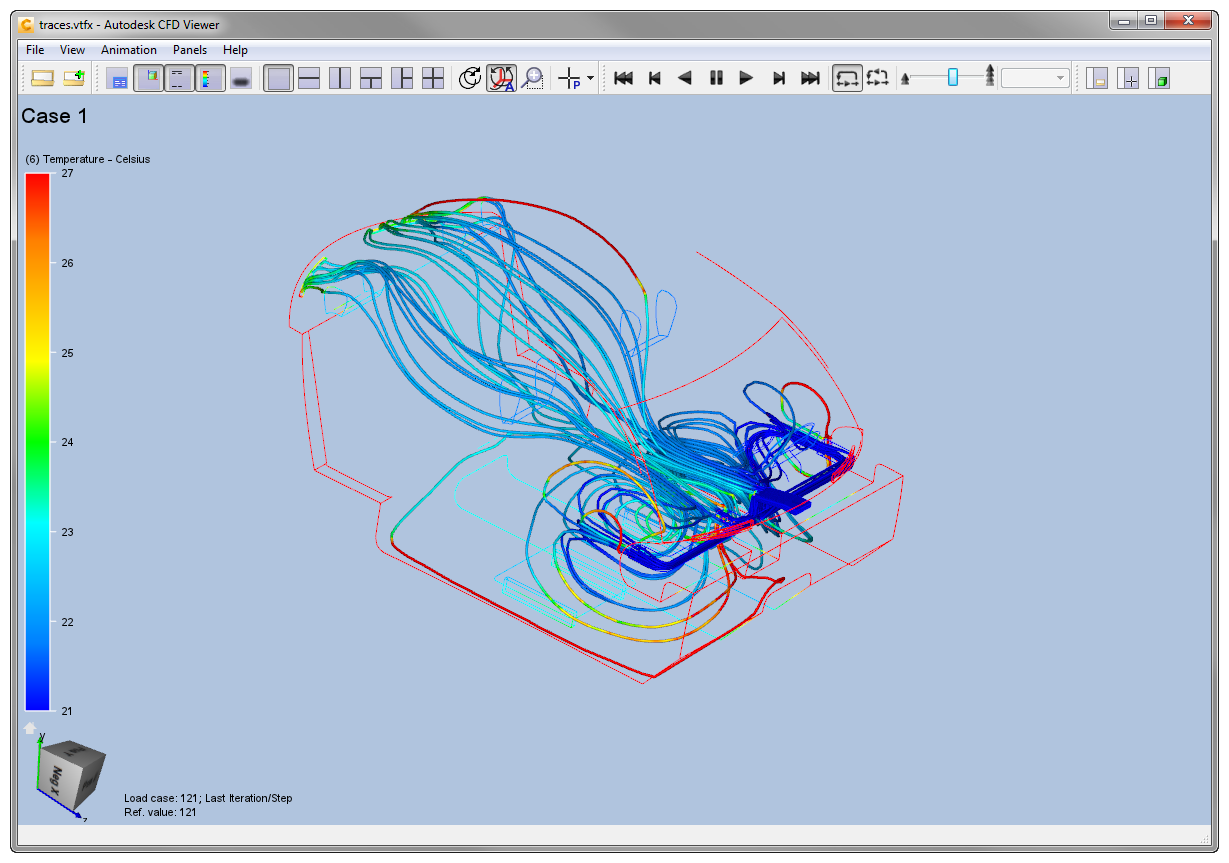

Der Autodesk® CFD Viewer wird mit einem Ergebnissatz geladen angezeigt:
Werkzeugkastenfunktionen:
Datei öffnen und Datei hinzufügen
| Öffnen Sie dynamische Bilder (VTF und VTFx), die in Autodesk® CFD erstellt wurden. Fügen Sie der Sitzung eine dynamische Bilddatei hinzu. |
Info-Feld ein/aus
| Schalten Sie die Anzeige des Ergebnis-Info-Felds in der unteren rechten Ecke des Grafikfensters ein bzw. aus. Dies enthält Angaben zum Datum sowie zu den aktiven Skalar- und Vektorquantitäten. |
Schritt-Info ein/aus
| Schalten Sie die Anzeige des Zeitschritts und die Lastfallinformationen ein bzw. aus. Diese befindet sich in der unteren linken Ecke des Grafikfensters. |
Farbenlegende ein/aus
| Blendet die Anzeige aller Legenden ein oder aus. |
Navigationswürfel ein/aus
| Blendet die Anzeige des Navigationswerkzeugs ein oder aus.  |
Schlagschatten ein/aus
| Blendet die Anzeige des visuellen Schatteneffekts unterhalb des Modells ein oder aus. |
Zoom durch Ziehen
| So vergrößern Sie einen Bereich - Klicken Sie auf dieses Symbol
- Halten Sie die linke Maustaste auf einer Ecke des gewünschten Zoombereichs gedrückt.
- Ziehen Sie zur anderen Ecke des Zoombereichs
- Lassen Sie die Maustaste los
|
Ansichtsfenster
| Wählen Sie die Anzahl der Ansichtsfenster und ihre ursprüngliche Position aus. |
Synchrone Navigation
| Synchronisiert die Mausbewegung in allen Ansichtsfenstern. Dies ist beim Vergleich von Designs und Szenarios in mehreren Ansichtsfenstern nützlich. |
Automatischer Drehpunkt
| Klicken Sie, um die automatische Berechnung eines optimalen Drehpunkts basierend auf der Geometrie zu aktivieren. Der vorgabemäßige Drehmittelpunkt ist der Ursprung. |
Auswahl
| Teil auswählen: Wechseln Sie, um ein Teil und Prüfwerte am Teil auszuwählen Element auswählen: Wechseln Sie, um ein Element und Prüfwerte am Element auszuwählen Knoten auswählen: Klicken Sie, um einen Knoten und Prüfwerte daraus auszuwählen. Elementknoten auswählen: Wechseln Sie, um einen Elementknoten und Prüfwerte auszuwählen |
Animationssteuerung
| Verwenden Sie die Animationssteuerelemente zum Anhalten, Wiedergeben und schrittweisen Durchgehen der Animationen, um die einzelnen Schritte zu prüfen. Steuern Sie die Animationsvorgänge mit den Schaltflächen Von Anfang an wiederholen und Vorwärts/rückwärts wiederholen. Verwenden Sie den Schieberegler, um die Animationsgeschwindigkeit zu steuern. |
Fallauswahl  | Jeder in der Studienansichtsdatei (VTFx) enthaltene Fall wird in dieser Dropdown-Liste angezeigt. Verwenden Sie die Pfeile, um den Fall für die Anzeige auszuwählen. |
Fallfenster
| Das Fallfenster enthält Informationen über jeden Fall (Szenario von Autodesk® CFD). Um einen Fall anzuzeigen, ziehen Sie die entsprechende Miniaturansicht in der Falltabelle in ein Ansichtsfenster, und legen Sie sie dort ab. |
Auswahlfenster
| Geprüfte Ergebnisse werden im Auswahlfenster angezeigt. |
Einstellungsfenster
| Verwenden Sie das Einstellungsfenster zur Bearbeitung der Sichtbarkeit und Zeichnungsmodi von Teilen und Elementsätzen. Die Sichtbarkeitsoptionen beinhalten Sichtbarkeit, schattiert und als Kontur. |
Modellnavigation
| Zoom | STRG + linke Maustaste |
| Drehen | STRG + mittlere Maustaste |
| Schwenken | STRG + rechte Maustaste |
Microsoft® Office-Add-ins
Der CFD 3D Viewer hat Verbindungen zu Microsoft® PowerPoint und Microsoft® Word. Dadurch können Sie dynamische Bilder in Ihre Office-Präsentationen und -Dokumente integrieren.
PowerPoint
So fügen Sie das CFD Viewer-Add-in hinzu

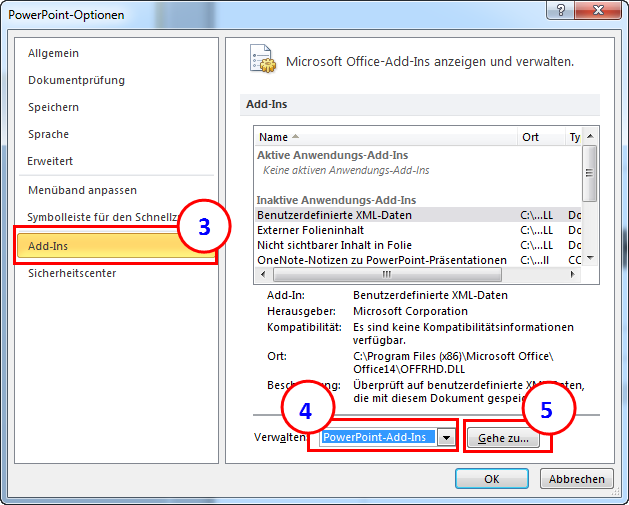

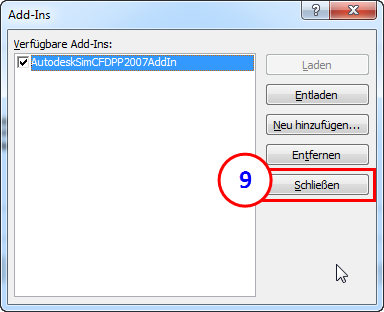

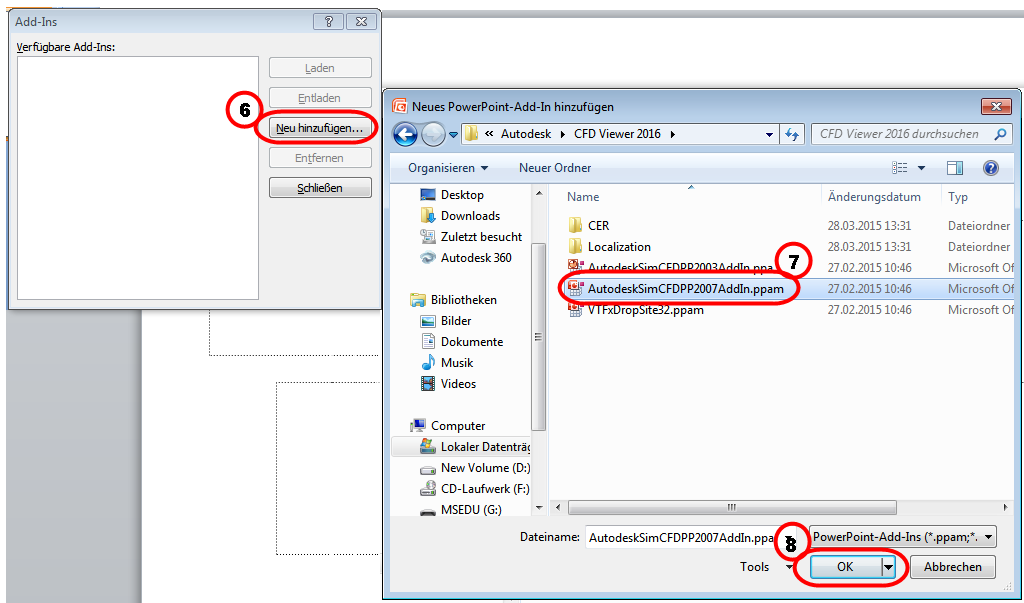

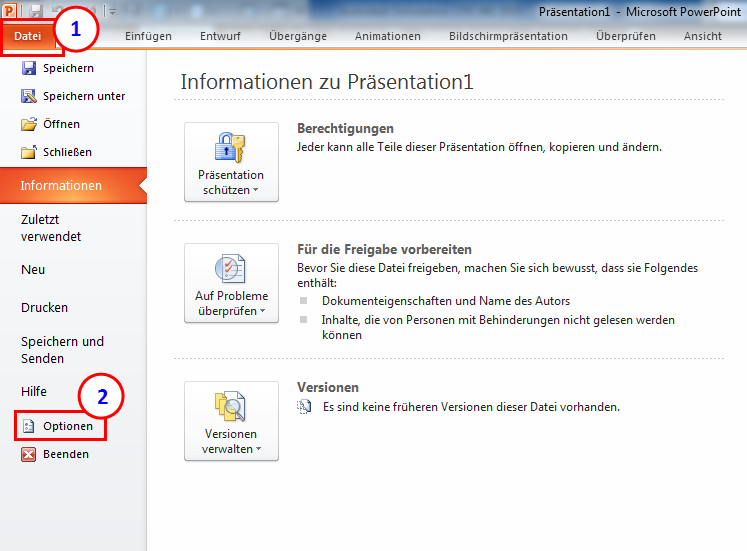

Bevor Sie das erste Mal ein dynamisches Bild hinzufügen, fügen Sie das CFD Viewer Add-in hinzu:

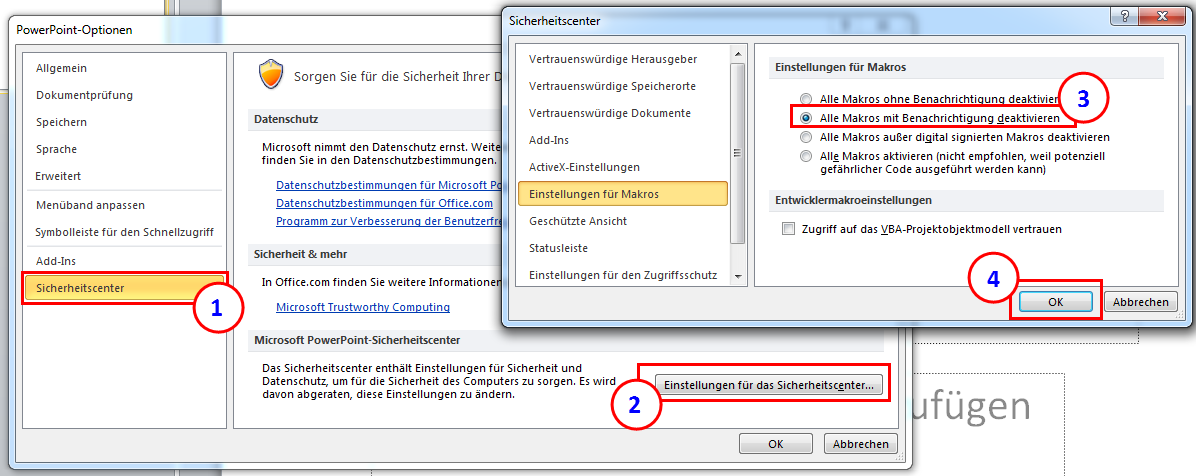

Wenn die Schaltfläche nicht angezeigt wird, senken Sie die PowerPoint-Sicherheitseinstellungen:

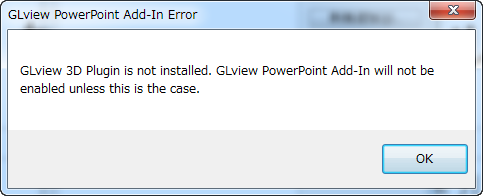

Wenn folgender Fehler angezeigt wird, ist das erforderliche Plugin auf Ihrem Computer nicht installiert:
Anmerkung: Wenn Sie versuchen, ein dynamisches Bild nach Erhalt dieses Fehlers einzufügen, das Plugin jedoch noch nicht heruntergeladen und installiert haben, erhalten Sie möglicherweise eine Absturzmeldung von "Microsoft Visual Basic".

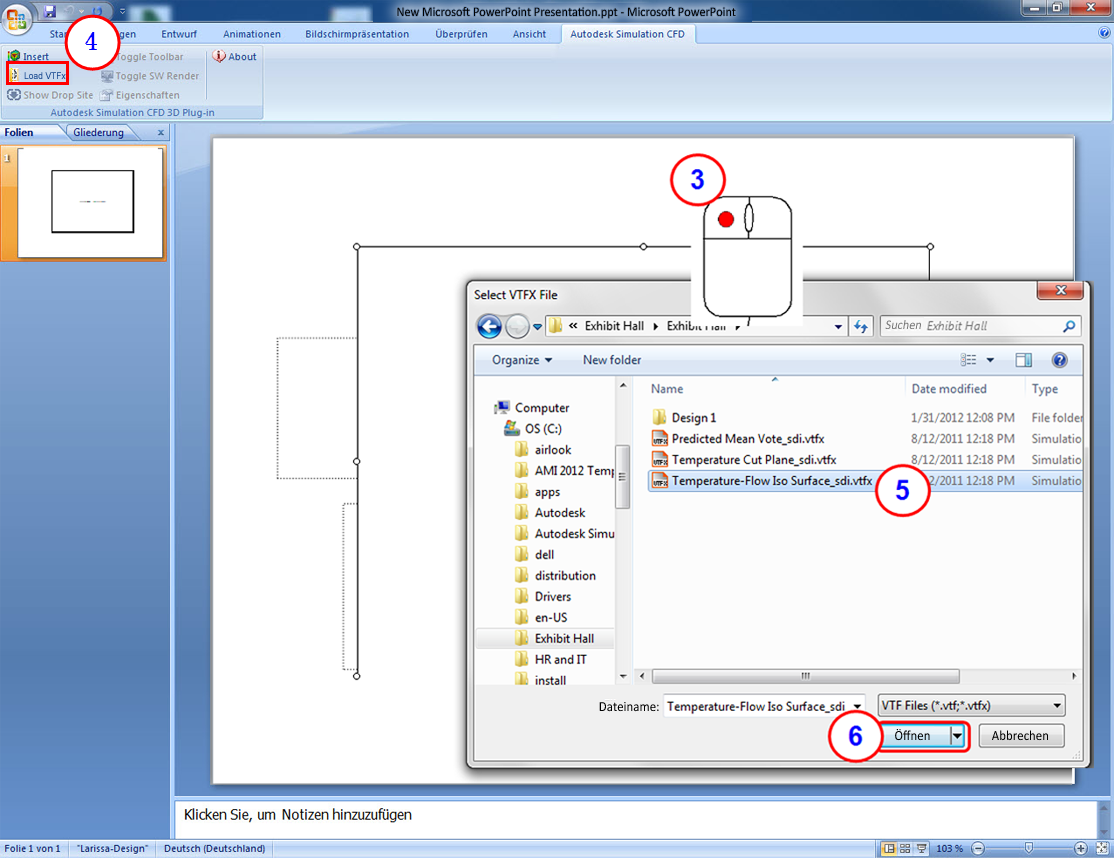

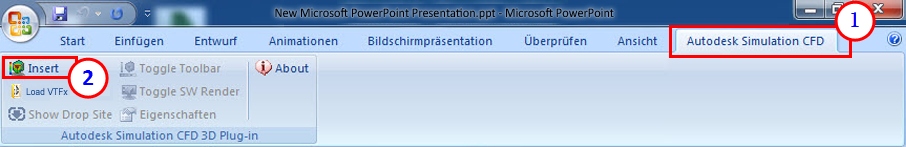

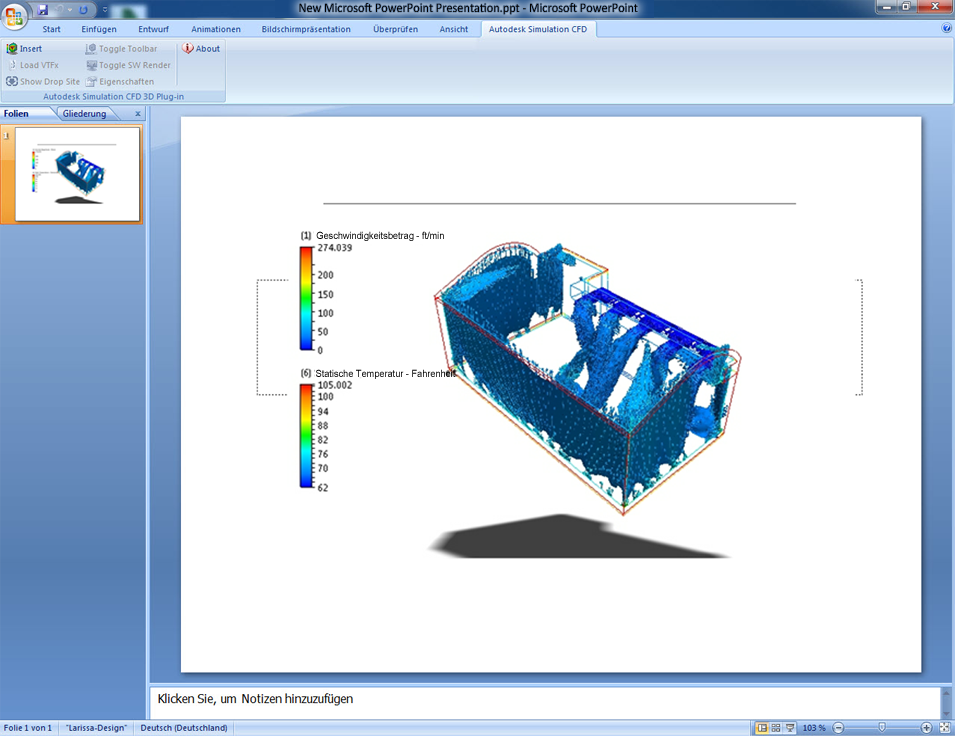

So fügen Sie ein dynamisches Bild hinzu
Word
So fügen Sie das CFD Viewer-Add-in hinzu

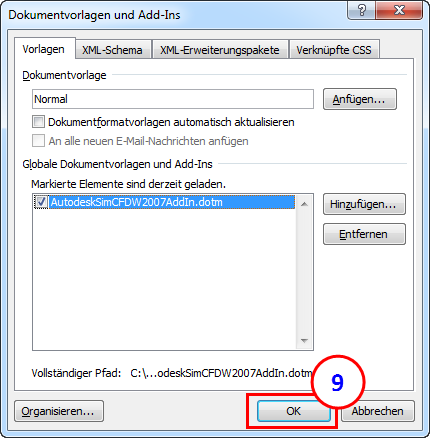

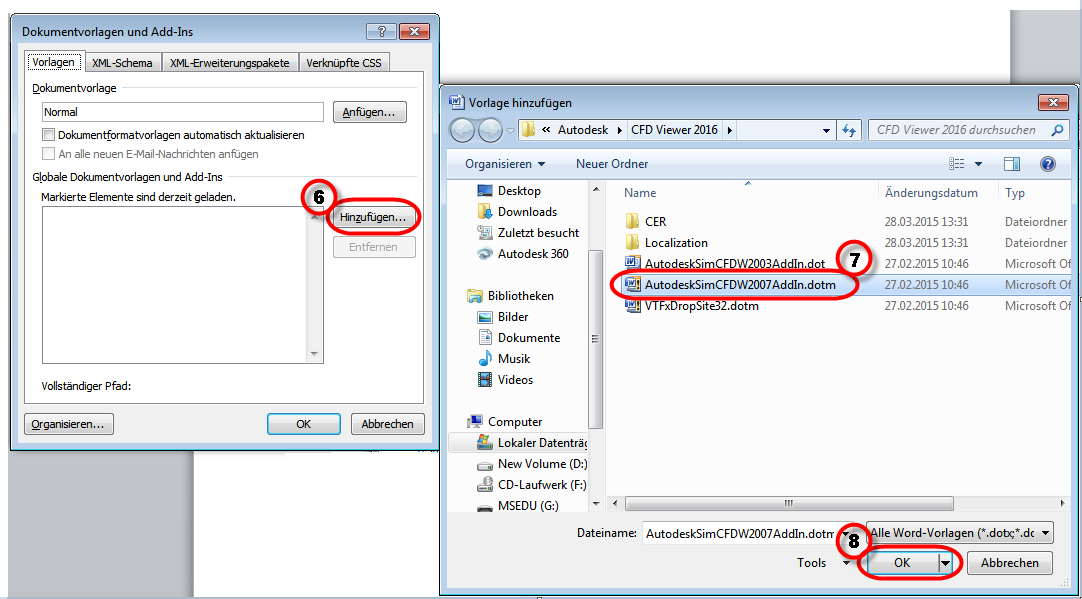

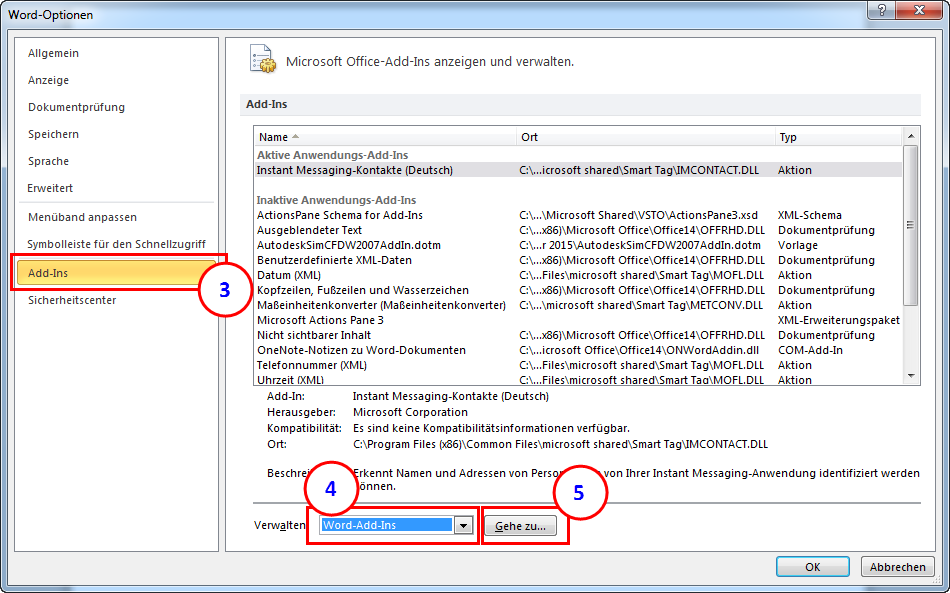

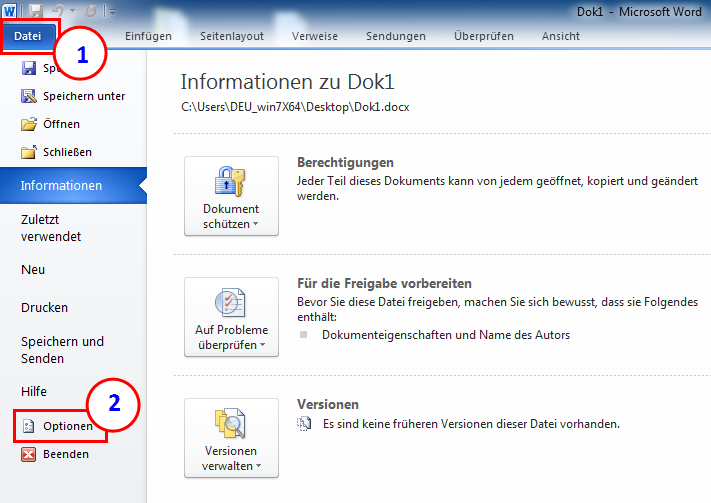

Bevor Sie das erste Mal ein dynamisches Bild hinzufügen, fügen Sie das CFD Viewer Add-in hinzu:

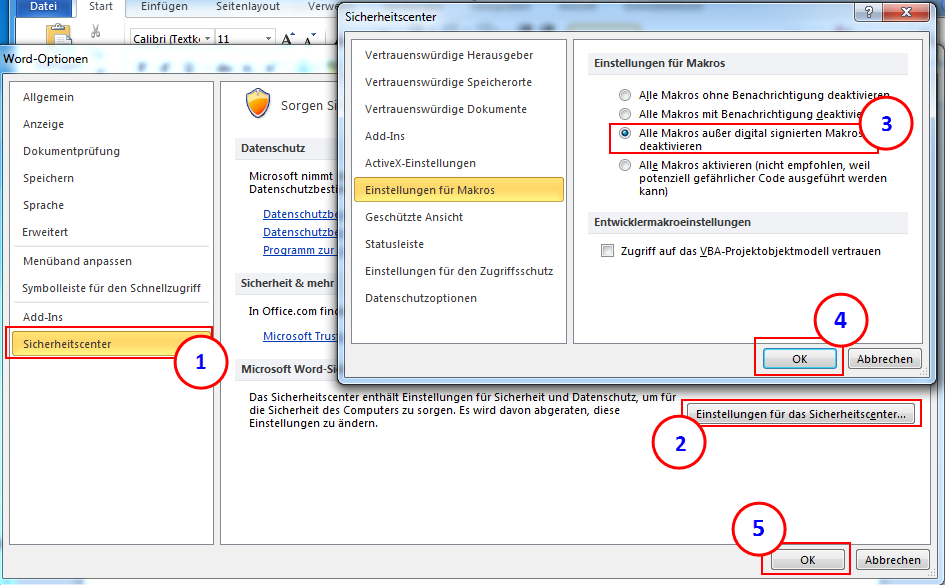

Wenn die Schaltfläche nicht angezeigt wird, senken Sie die Word-Sicherheitseinstellungen:
Wenn folgender Fehler angezeigt wird, ist das erforderliche Plugin auf Ihrem Computer nicht installiert:
Anmerkung: Wenn Sie versuchen, ein dynamisches Bild nach Erhalt dieses Fehlers einzufügen, das Plugin jedoch noch nicht heruntergeladen und installiert haben, erhalten Sie möglicherweise eine Absturzmeldung von "Microsoft Visual Basic".

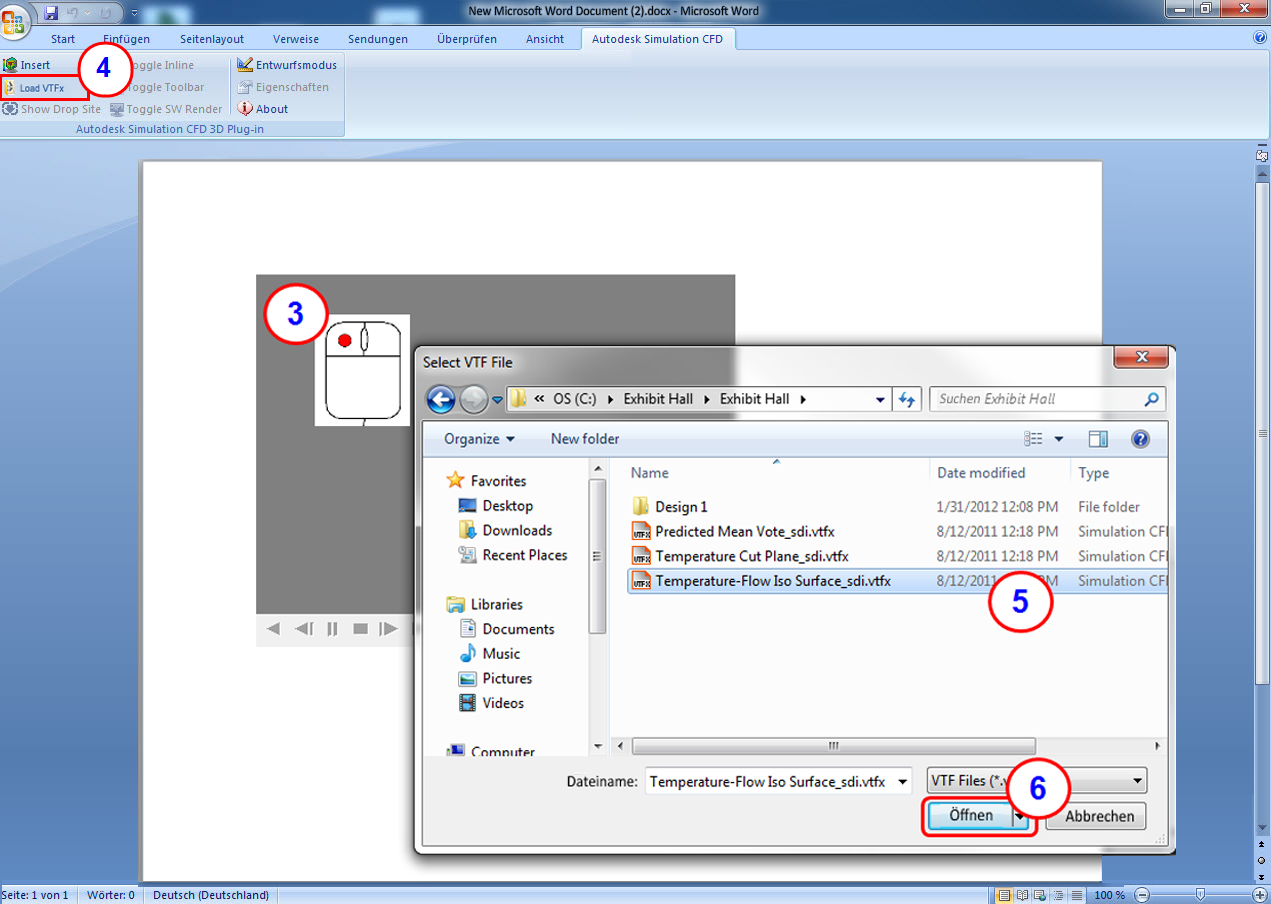

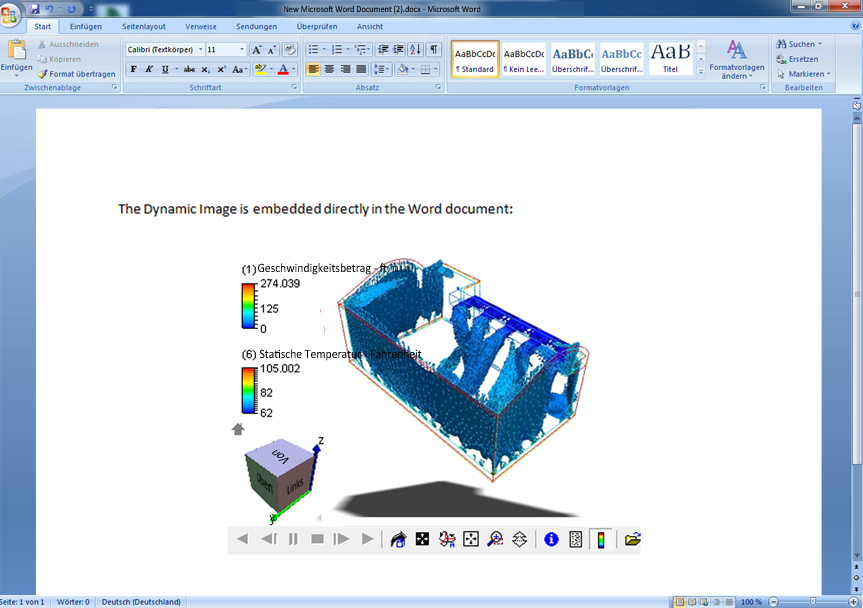

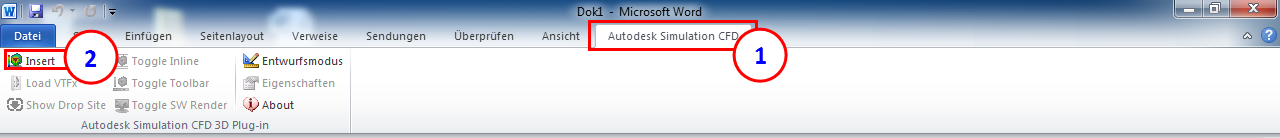

So fügen Sie ein dynamisches Bild in Word hinzu
