La Revisión visual es una utilidad que ayuda a administrar la integridad de sus datos de diseño identificando los objetos no AEC, como objetos de AutoCAD
y objetos AEC descompuestos, de sus dibujos.
Al realizar una revisión visual, todos los objetos AEC del dibujo se eliminan temporalmente de la presentación, dejando sólo los objetos no AEC en la vista. Puede inspeccionar los objetos restantes más de cerca para ver si conviene sustituirlos por objetos AEC.
Para aumentar la claridad de la revisión, la revisión visual también elimina los objetos de texto de una línea y multilínea, las directrices y las cotas de la visualización. El texto de atributo sigue visible en el dibujo. Todos los objetos vuelven a mostrarse cuando se termina la revisión visual.

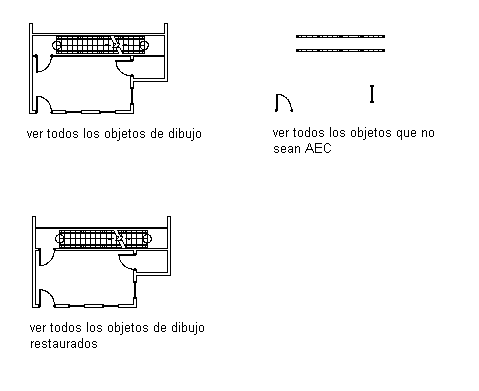

En la ilustración siguiente, la baranda, la puerta y el hueco con marco de la planta superior son objetos AEC descompuestos.
Ejecución de una revisión visual con objetos AEC y no AEC en el dibujo
