Puede especificar vistas 3D de un modelo mediante la definición de proyecciones paralelas o en perspectiva.

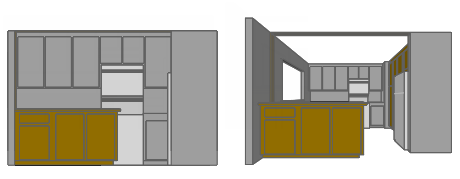

En la siguiente ilustración, se muestra el mismo modelo en una proyección paralela y en perspectiva. Ambos se basan en la misma línea de mira.
Definir proyecciones paralelas
Para determinar una vista 3D en el espacio modelo, puede realizar cualquiera de las siguientes acciones:
- Elija una vista 3D predefinida en el Administrador de vistas (VISTA), los controles de la esquina superior izquierda de cada ventana gráfica, el menú contextual del comando 3DORBITA y la barra de herramientas de vista.
- Escriba las coordenadas SCU que representan la ubicación de visualización deseada en 3D (-PTOVISTA).
- Especifique a una vista del plano XY del SCP actual, de un SCP guardado o del SCU (PLANTA).
- Cambiar dinámicamente la vista 3D con su dispositivo señalador. (3DORBITA)
Nota: Puede establecer planos delimitadores frontales y posteriores para limitar los objetos que se visualizan.
Definir proyecciones en perspectiva
Para determinar una proyección en perspectiva, puede realizar una de las siguientes acciones:
- Active la variable de sistema PERSPECTIVE para visualizar una proyección en perspectiva razonable de la vista actual mediante los parámetros por defecto.
- Defina una o varias cámaras con el comando CAMARA, incluida la ubicación de la cámara, la dirección del objetivo y la distancia focal.
Una vista en perspectiva permanece en vigencia hasta que se desactiva el efecto de perspectiva o se define una nueva vista en su lugar.
