A medida que el Generador de circuitos crea de forma dinámica el circuito, la selección de un elemento del circuito puede requerir que se recorte o elimine un cable. Por ejemplo, el circuito puede incluir una opción para una luz de indicador. Si no se selecciona ninguna luz de indicador, se debe eliminar su estructura de cables.
- Abra el dibujo de plantilla de circuito que contiene el bloque de marcador del componente opcional. Anote el valor del atributo ORDER.
- Localice los cables que se deben eliminar o recortar si no se selecciona el componente opcional.

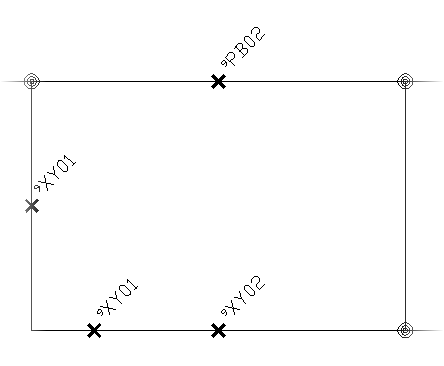

- Añada bloques de marcador en cada cable con el mismo valor de atributo ORDER que el bloque de marcador opcional del componente.
- Asigne el mismo valor CODE a cada bloque de marcador de cable recortado, por ejemplo "XY01".
- Guarde el dibujo de plantilla de circuito.
- Abra la hoja de cálculo del Generador de circuitos, ace_circuit_builder.xls.
- Localice los valores de CATEGORY y TYPE del circuito, por ejemplo CATEGORY: Circuito del motor trifásico y TYPE: Horizontal - FVNR - sin inversión.
- Abra la hoja de códigos de circuito con el mismo nombre que el valor SHEET_NAME, por ejemplo SHEET_NAME: 3ph_H.
- Localice el componente opcional, por ejemplo CODE: LT01, COMMENTS: Luz, UI_PROMPT_LIST: Luz.
- Edite la llamada a la API en el columna COMMAND_LIST de la opción que precisaría un recorte o una eliminación de cables. Por ejemplo, añada esta llamada al comando en la opción "Ninguna" de la hoja de cálculo.
(c:ace_cb_trim "XY01" nil) donde “XY01” es el valor del atributo CODE asignado al bloque de marcador de cada cable.
Nota: Para obtener más información, véase la documentación de la API. - Guarde la hoja de cálculo.
