El Generador de circuitos puede calcular los valores de los componentes del circuito en función de algún múltiplo del valor de intensidad máxima admisible del motor o la carga. Por ejemplo, la norma de código eléctrico puede indicar que un seccionador debe tener un valor que no sea menor que el 115% del amperaje de la carga. Una carga máxima prevista de 28 amperios requeriría un seccionador con un valor que no sea menor que el 115% de 28 amperios, es decir, 32,2 amperios. Si los valores normalizados de seccionador son de 30 y 60 amperios, se seleccionaría un seccionador de 60 amperios.
Este cálculo automático se puede llevar a cabo mediante la creación de una relación entre la llamada del valor del campo ANNOTATE_LIST en la hoja de códigos de circuito de la hoja de cálculo del Generador de circuitos y las tablas MOTOR_I_* de la base de datos de normas eléctricas.
A continuación se indica cómo se define:
- El valor CODE del bloque de marcador en el dibujo de plantilla de circuito insertado señala a un grupo de filas de la hoja de códigos de circuito. Estas filas definen los tipos de componentes que se pueden insertar en la posición de este bloque de marcador.
- La fila del componente insertado, ya sea el componente por defecto o el componente seleccionado en el cuadro de diálogo Configuración del circuito, contiene un valor en la columna ANNOTATION_LIST.
- El valor de la columna ANNOTATE_LIST contiene una llamada a la función API c:ace_cb_anno2. Esta función incluye un argumento de código como “A1”.

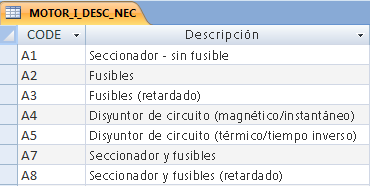

- El argumento de código debe coincidir con un valor de código de la tabla MOTOR_I_DESC del archivo de base de datos de normas eléctricas.
A continuación se muestra un ejemplo de una entrada de seccionador:
(c:ace_cb_anno2 nil “A1” “VALORES1” 0 nil)
En este ejemplo, “A1” es el código que debe coincidir en la tabla MOTOR_I_DESC (correspondiente a “Seccionador sin fusible”), y “VALORES1” es el atributo del símbolo de seccionador insertado que recibe el valor final de amperios calculado.
- La tabla MOTOR_I_CALC también incluye una columna de datos con una etiqueta que coincide con el código utilizado en la llamada a C:ace_cb_anno2.
- La celda de la tabla MOTOR_I_CALC contiene una expresión que utiliza “I” para representar la intensidad máxima admisible del motor. Esta expresión se evalúa utilizando el valor real de intensidad máxima admisible del motor. El valor calculado se utiliza para determinar el valor que se debe asignar al atributo.
Las operaciones válidas son +-*/^. El carácter “^” indica la función exponencial. Por ejemplo, I^2 es I al cuadrado y I^0.5 es la raíz cuadrada de I.
Se admiten las instrucciones if-then-else, incluido un nivel de instrucciones anidadas. Por ejemplo, "(if (I > 400) then (I * 8) else (I * 11))" indica que el valor de amperios calculado es ocho veces el valor de intensidad máxima admisible para 0-400 amperios y 11 veces para un valor mayor que la intensidad máxima admisible de 400 amperios. Se admite un nivel de anidamiento. “(if (I >= 9.0) then (I * 1.25) else if (I < 2.0) then (I * 3.0) else (I * 1.67)” indica que el valor calculado se define como (I * 1.67) si I es menor que 9 pero mayor o igual que 2.0 amperios. Si es menor que 2.0 amperios es (I * 3.0) y si es mayor o igual que 9.0 amperios es (I * 1.25).
Las operaciones booleanas válidas son >, <. >=. <=, =.
- La tabla MOTOR_I_MAP contiene una fila con un valor de código coincidente, como “A1”.
- El resultado del cálculo, realizado a partir de la expresión de la tabla MOTOR_I_CALC, se compara con los valores MAX de la tabla MOTOR_I_MAP para determinar el valor de VALORES adecuado. En el ejemplo anterior, la carga de motor de 28 amperios multiplicada por 1.15 da como resultado 32.2 amperios como mínimo para “A1”. Esto significa que se realiza una coincidencia en el registro con un valor MAX de 60, lo que genera un valor de seccionador de 60A.
- El valor de VALORES se asigna al atributo especificado en la llamada a c:ace_cb_anno2, por ejemplo “VALORES1”.
- Para definir una asignación de catálogo opcional al componente, añada un valor en el campo DEFAULT de la tabla MOTOR_I_MAP. El formato es MFG={fabricante};CAT={catálogo}. Por ejemplo, una entrada “A3” para los fusibles retardados de 15A puede ser similar al siguiente ejemplo:
MFG=BUSSMAN;CAT=KTK-R-15
Cuando un componente incluye varios valores calculados como un seccionador con fusibles, los dos atributos VALORES del componente se delimitan mediante punto y coma, tal como se muestra en el siguiente ejemplo:
(c:ace_cb_anno2 nil “A7” “VALORES1;VALORES2” nil 0)
La tabla MOTOR_I_MAP contiene valores correspondientes delimitados por punto y coman en la columna RATING.
