Generador de circuitos: modificación del formato de número de cable por defecto

Existen dos métodos para modificar el formato de número de cable del dibujo en un número de cable.

• En el bloque de marcador situado sobre el cable en el dibujo de plantilla de circuito.
• En la hoja de códigos de circuito de la hoja de cálculo del Generador de circuitos.

Nota: El valor de atributo definido en el bloque de marcador modifica cualquier valor definido en la hoja de cálculo.

Método de bloque de marcador

1. Abra el dibujo de plantilla de circuito que contiene el bloque de marcador del número de cable.
2. Localice el bloque de marcador correcto del número de cable.

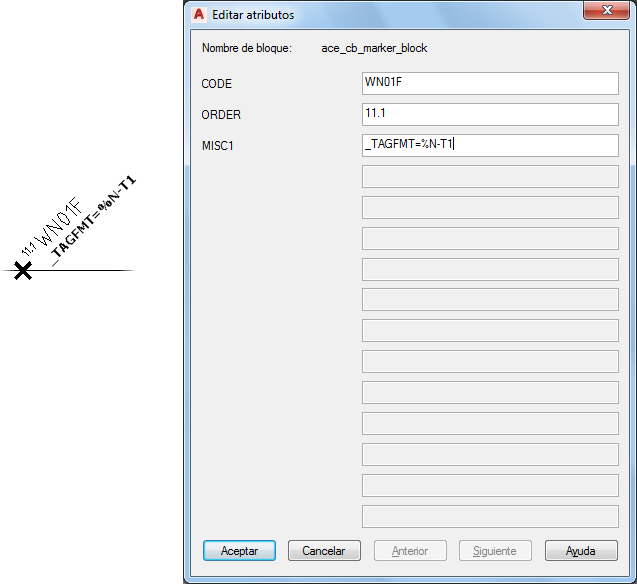

3. Edite su valor de atributo MISC1 con el formato “_TAGFMT={formato}”, por ejemplo, “_TAGFMT=%N-T1”.

   Nota: El valor del atributo MISC1 puede contener varios indicadores de texto especiales que indican al Generador de circuitos que gestione el componente o el cable subyacente de forma especial. Cuando añada nuevos valores, no sobrescriba ningún otro valor de indicador especial. Sepárelos con un punto y coma.
4. Guarde el dibujo de plantilla de circuito.

Método de hoja de cálculo

1. Abra la hoja de cálculo del Generador de circuitos, ace_circuit_builder.xls.
2. Localice los valores de CATEGORY y TYPE del circuito, por ejemplo CATEGORY: Circuito del motor trifásico y TYPE: Horizontal - FVNR - sin inversión.
3. Abra la hoja de códigos de circuito con el mismo nombre que el valor SHEET_NAME, por ejemplo SHEET_NAME: 3ph_H.
4. Localice el número de cable específico, por ejemploCODE: WN01F y COMMENTS: Insertar número de cable en la red, utilizar valores por defecto del dibujo, marcar como "fijo".
5. Edite la llamada a API en la columna COMMAND_LIST de este componente. Por ejemplo, el último argumento de esta llamada Insertar número de componente a API se utiliza para predefinir los valores de código de MISC1 coded con nil cuando no se define nada más.

   Se muestra el argumento antes y después:

   Antes: (c:ace_cb_wnum nil nil 1 nil)

   Después:(c:ace_cb_wnum nil nil 1 “_TAGFMT=%N-T1”)

   Nota: Para obtener más información, véase la documentación de la API.
6. Guarde la hoja de cálculo.
