Se puede utilizar una expresión de AutoLISP para definir un valor calculado o especial de un atributo en un componente. Por ejemplo, se pueden calcular valores relacionados como kilovatios (KW) basándose en un valor de potencia seleccionado.
Consulte el tema sobre la asignación de parámetros de motor a los atributos de símbolo del motor para asignar la potencia indicada.
- Abra el dibujo de plantilla de circuito que contiene el bloque de marcador del símbolo de motor.
- Localice el bloque de marcador correcto del símbolo de motor.

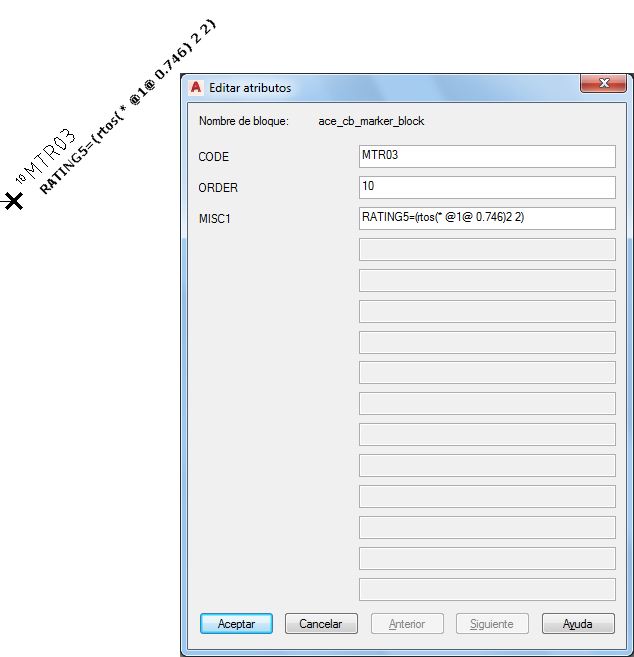

- Edite su valor de atributo MISC1 con el formato “{nombre de atributo}={expresión de AutoLISP}. Por ejemplo, convierta el valor de CV a kilovatios e incluya este valor en el atributo VALORES5 del símbolo de motor. Escriba la siguiente expresión en el atributo MISC1 del bloque de marcador:
VALORES5=(rtos (* @1@ 0.746) 2 2)
"@1@" asigna la segunda entrada (la lista se basa en cero) de la variable global #data, que es el valor de potencia indicado. La multiplicación por 0.746 convierte la potencia (CV) en kilovatios (KW).
Nota: El valor del atributo MISC1 puede contener varios indicadores de texto especiales que indican al Generador de circuitos que gestione el componente o el cable subyacente de forma especial. Cuando añada nuevos valores, no sobrescriba ningún otro valor de indicador especial. Sepárelos con un punto y coma. - Guarde el dibujo de plantilla de circuito.
