Generador de circuitos: para modificar el formato de etiqueta por defecto

Existen dos métodos para modificar el formato de etiqueta del dibujo de un componente.

• En el bloque de marcador del componente del dibujo de plantilla de circuito.
• En la hoja de códigos de circuito de la hoja de cálculo del Generador de circuitos.

Nota: El valor de atributo definido en el bloque de marcador modifica cualquier valor definido en la hoja de cálculo.

Método de bloque de marcador

1. Abra el dibujo de plantilla de circuito que contiene el bloque de marcador del componente.
2. Localice el bloque de marcador correcto del componente.

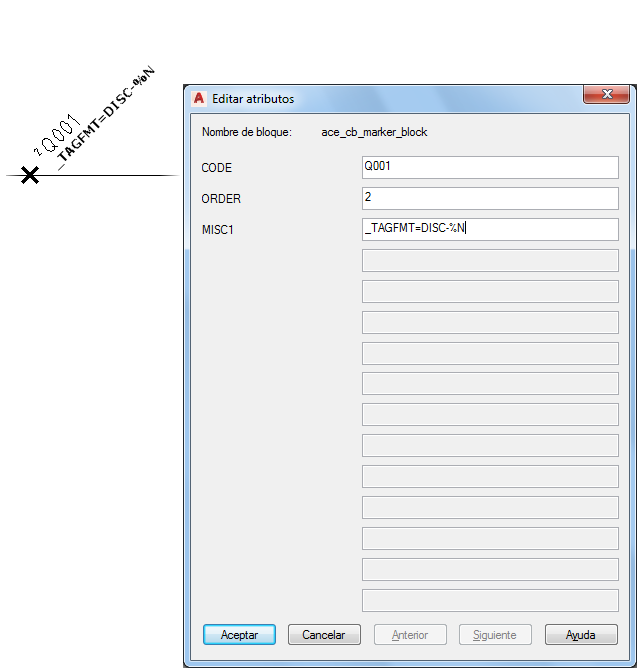

3. Edite su valor de atributo MISC1 con el formato “_TAGFMT={formato}”, por ejemplo, “_TAGFMT=SEC-%N”.

   Nota: El valor del atributo MISC1 puede contener varios indicadores de texto especiales que indican al Generador de circuitos que gestione el componente o el cable subyacente de forma especial. Cuando añada nuevos valores, no sobrescriba ningún otro valor de indicador especial. Sepárelos con un punto y coma.
4. Guarde el dibujo de plantilla de circuito.

Método de hoja de cálculo

1. Abra la hoja de cálculo del Generador de circuitos, ace_circuit_builder.xls.
2. Localice los valores de CATEGORY y TYPE del circuito, por ejemplo CATEGORY: Circuito del motor trifásico y TYPE: Horizontal - FVNR - sin inversión.
3. Abra la hoja de códigos de circuito con el mismo nombre que el valor SHEET_NAME, por ejemplo SHEET_NAME: 3ph_H.
4. Localice el componente específico, por ejemplo CODE: Q001, COMMENTS: Dispositivos de desconexión, UI_PROMPT_LIST: Seccionador y fusibles.

   Es posible que existan varias selecciones en el grupo. Por ejemplo, existe una selección para el tipo de medio de desconexión y otra para incluir un contacto auxiliar. Cada selección recibe un valor numérico del campo UI_VAL. Los valores se suman para determinar la acción adecuada para esta combinación de selecciones. La suma se compara con un valor del campo UI_SEL. Una vez realizada esta comparación, se utilizan el valor de COMMAND_LIST, el valor de ANNOTATE_LIST, etc., para insertar las selecciones e incluir anotaciones en ellas.

5. Edite la llamada a API en la columna COMMAND_LIST de este componente. Por ejemplo, el último argumento de esta llamada Insertar componente de varios polos a API se utiliza para predefinir los valores de código de MISC1 coded con nil cuando no se define nada más.

   Se muestra el argumento antes y después:

   Antes: (c:ace_cb_multipole #xyz nil "HDS11F" 3 #scl 4 nil)

   Después: (c:ace_cb_multipole #xyz nil "HDS11F" 3 #scl 4 “_TAGFMT=SEC-%N”)

   Nota: Para obtener más información, véase la documentación de la API.
6. Guarde la hoja de cálculo.
