Generador de circuitos: procedimiento para formatear la etiqueta numérica del símbolo de motor en un número de cable

La asignación de número de etiqueta del símbolo de motor se puede incluir en asignaciones de número de polo conectadas. Esto requiere una coordinación entre la inserción del símbolo de motor y la inserción del número de cable. El símbolo de motor se debe insertar antes que el número de cable. El orden de inserción se controla mediante el valor del atributo ORDER de los bloques de marcador incluidos en el dibujo de plantilla de circuito. El valor del atributo ORDER del bloque de marcador para el símbolo de motor debe ser un número menor que el valor de ORDER en el bloque de marcador del número de cable en el dibujo de plantilla de circuito. Cuando se inserta el número de cable, en él se puede incorporar el valor de etiqueta del motor.

1. Abra la hoja de cálculo del Generador de circuitos, ace_circuit_builder.xls.
2. Localice los valores de CATEGORY y TYPE del circuito, por ejemplo CATEGORY: Circuito del motor trifásico y TYPE: Horizontal - FVNR - sin inversión.
3. Abra la hoja de códigos de circuito con el mismo nombre que el valor SHEET_NAME, por ejemplo SHEET_NAME: 3ph_H.
4. Localice el símbolo del motor, por ejemplo CODE: MTR03, COMMENTS: Símbolo de motor, UI_PROMPT_LIST: Motor trifásico.

   Es posible que existan varias selecciones en el grupo. Por ejemplo, existe una selección para el tipo de medio de desconexión y otra para incluir un contacto auxiliar. Cada selección recibe un valor numérico del campo UI_VAL. Los valores se suman para determinar la acción adecuada para esta combinación de selecciones. La suma se compara con un valor del campo UI_SEL. Una vez realizada esta comparación, se utilizan el valor de COMMAND_LIST, el valor de ANNOTATE_LIST, etc., para insertar las selecciones e incluir anotaciones en ellas.

5. Edite la llamada a API en la columna ANNOTATE_LIST de este componente. Por ejemplo, puede ser similar a este ejemplo con dos llamadas a API concatenadas:

   (c:ace_cb_anno #data 0)(c:ace_cb_save "@MOTOR_NUM@" "TAG1*" nil 1)

   La segunda, c:ace_cb_save, guarda el valor del atributo TAG1 del motor en la memoria bajo la etiqueta de índice “@MOTOR_NUM@”. Se puede hacer referencia a este valor cuando se procesen los bloques de marcador de número de cable posteriores.

   Nota: Véase la documentación de la API para obtener más información acerca de c:ace_cb_save.
6. Guarde la hoja de cálculo.
7. Localice los bloques de marcador de los números de cable unidos a la etiqueta del motor. Pueden encontrarse en la plantilla de circuito principal o en un dibujo de plantilla anidado. Abra el dibujo de plantilla de circuito.
8. Localice el bloque de marcador correcto del número de cable.

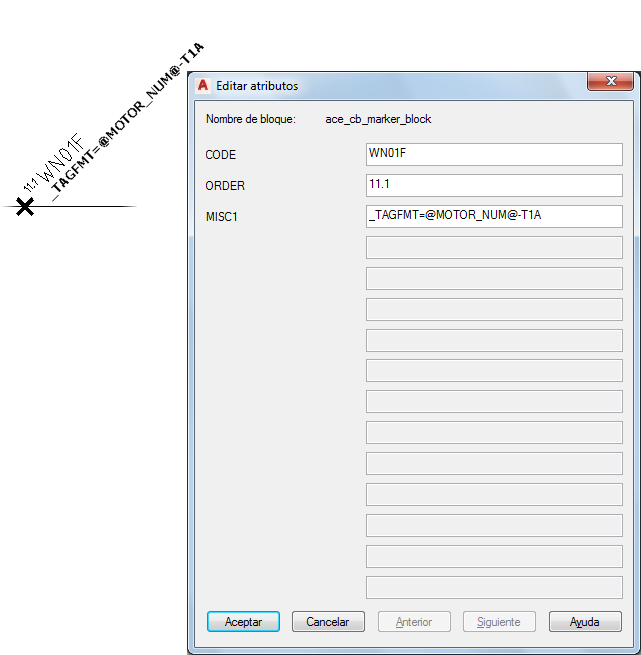

9. Edite su valor de atributo MISC1 con @MOTOR_NUM@ en el formato dondoe desea que aparezca el valor de etiqueta del motor. Por ejemplo, “_TAGFMT=@MOTOR_NUM@-%N” o bien, para predefinir un número de cable, “_TAGFMT=@MOTOR_NUM@-T1A”.

   Nota: El valor del atributo MISC1 puede contener varios indicadores de texto especiales que indican al Generador de circuitos que gestione el componente o el cable subyacente de forma especial. Cuando añada nuevos valores, no sobrescriba ningún otro valor de indicador especial. Sepárelos con un punto y coma.
10. Guarde los dibujos de plantilla de circuito.
