Ejemplo de abanico

En este ejemplo se explica cómo crear trayectorias de acabado de abanico y cómo modificar los puntos iniciales y finales.

Para utilizar el acabado de abanico para cortar la figura de saliente:

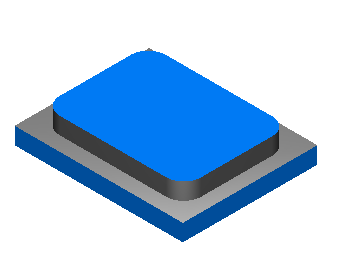

1. Crear una figura de saliente.



2. Active el acabado de abanico:
   1. En el cuadro de diálogo de Propiedades de saliente, en la pestaña de Estrategia, haga clic en Abanico.

      Se abre el cuadro de diálogo de Opciones de acabado de abanico.

   2. Seleccione Acabado de abanico para hacer que la trayectoria comience y termine en el mismo punto.
   3. Asigne un Radio de abanico y un Ángulo de abanico y haga clic en Aceptar para cerrar el cuadro de diálogo.
   4. Haga clic en Aceptar para cerrar el cuadro de diálogo de Propiedades de saliente.
3. Ejecute una simulación 2D.

   Para mecanizar la pasada de acabado de saliente, la herramienta:

   1. comienza en la esquina superior derecha de la pieza y corta la figura



   2. vuelve al punto inicial.



La pieza se ha completado, pero es posible editar la trayectoria. Por ejemplo, es posible que se desee que la herramienta comience a cortar por un borde recto y no por la esquina.

Para cambiar los puntos inicial y final de la trayectoria:

1. Cree un punto cerca de uno de los bordes de la figura.



2. En el cuadro de diálogo de Propiedades de saliente, en la pestaña de Carga, asigne al Punto inicial la posición del punto creado.
3. Ejecute una simulación 2D:



   La posición del punto en la curva se utiliza para situar el punto inicial, pero se ignora la distancia del punto con respecto al límite de la figura.
