Obtenga información sobre cómo editar enrutamientos automáticos y cambiar a soluciones de enrutamiento automático alternativas
Procedimiento para editar regiones de enrutamiento automático
Las siguientes opciones de edición están disponibles para las regiones de enrutamiento automático:
- Adición de puntos de enrutamiento interiores manualmente.
- Continuación de enrutamiento con una región de enrutamiento automático.
- Inserción de accesorios en una región de enrutamiento automático, reubicación de un accesorio insertado, supresión de un accesorio insertado o accesorio por defecto.
- Cambio de estilo del enrutamiento activo.
- Use Editar posición o Desplazar segmento para reubicar segmentos de enrutamiento.
- Use Editar posición o Desplazar nodo para reubicar puntos de enrutamiento intermedio asociados al accesorio de acoplamiento por defecto .
- Si hay varias soluciones, cambie a otra solución de enrutamiento automático al crear el enrutamiento o bien, después.
- Conversión de puntos de enrutamiento automático en puntos de enrutamiento de boceto.
- Supresión de regiones de enrutamiento automático.
- Visualización y supresión de restricciones de cliente.
- Cambio de nombre de las regiones de enrutamiento automático o puntos de enrutamiento.
Consejo: Antes de editar enrutamientos automáticos, puede determinar si desea permitir que el ensamblaje de conductos de tubos y tuberías, los conductos y los enrutamientos especificados respondan a los cambios. Es recomendable aplazar las actualizaciones automáticas para los ensamblajes de tubos y tuberías grandes y complicados.
Procedimiento para cambiar a soluciones de enrutamiento automático alternativas

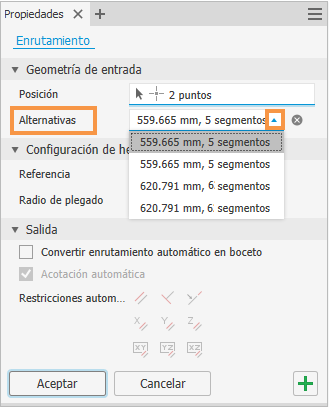

Cuando se haya definido la geometría terminal para crear una región de enrutamiento automático, pueden calcularse varias soluciones según el número y la longitud de los segmentos. Para mostrar las alternativas disponibles durante la creación de enrutamientos, haga clic en la flecha desplegable Alternativas.
Nota: También puede utilizar el comando Seleccionar otro para recorrer todas las soluciones disponibles.
- Active el enrutamiento.
- Pulse con el botón derecho del ratón el nodo del navegador Enrutamiento automático o un segmento de enrutamiento automático en la ventana gráfica y, a continuación, seleccione Alternar solución de enrutamiento.
- Utilice el comando Seleccionar otro para acceder a la solución deseada y pulse el área verde para definir la selección.
- Pulse con el botón derecho del ratón la ventana gráfica y seleccione Terminar edición.
Mostrar cómo se desplazan los segmentos de un enrutamiento automático.
