Una pieza de contorno simplificado es un archivo de pieza derivada que se puede editar y volver a calcular para modificar la pieza.

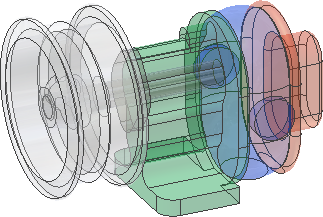

En la siguiente imagen, la pieza de contorno simplificado original contiene agujeros. Puesto que los agujeros no se han revisado, podían verse algunas de las caras de los dientes internos del engranaje a través de los agujeros laterales, por lo que no se han eliminado.
En la siguiente imagen se ha editado la pieza de contorno simplificado y se han modificado las opciones para simplificar la pieza aún más. La pieza ya no contiene agujeros, operaciones internas ni hardware.
Para editar una pieza de contorno simplificado:
- Abra el archivo de pieza.
- También puede hacer clic con el botón derecho del ratón para definir la pieza como sustituta.
- Si lo desea, expanda la carpeta de cuerpos y haga clic con el botón derecho en los cuerpos específicos que quiera en el navegador para definir la visibilidad o transparencia de la pieza.
- Haga clic con el botón derecho del ratón en el ensamblaje de origen en el navegador y seleccione Editar ensamblaje de contorno simplificado en el menú contextual. De este modo, se abre el ensamblaje y el cuadro de diálogo Contorno simplificado.
Nota: La opción Editar ensamblaje de contorno simplificado no está disponible si la pieza debe actualizarse.
- Si lo desea, en la ficha Componentes, puede cambiar los criterios utilizados para eliminar piezas o especificar los componentes que se van a incluir o excluir.
- También puede cambiar una vista de diseño, la representación posicional o el nivel de detalle que se utilizará para volver a calcular la pieza de contorno simplificado. Por ejemplo, especifique una vista de diseño o un nivel de detalle que no contenga componentes internos.
- Si lo desea, en la ficha Operaciones, especifique las operaciones, rangos, etc. que se van a conservar en el ensamblaje de contorno simplificado.
- Seleccione la ficha Crear para redefinir el estilo de contorno simplificado y otros parámetros.
- También puede hacer clic en Vista preliminar para confirmar visualmente los cambios.
- Pulse Aceptar para volver a calcular el ensamblaje de contorno simplificado con los nuevos parámetros y cierre el cuadro de diálogo.
