Insertar remate
Asegúrese de instalar la biblioteca de Contenido personalizado para acceder a los nuevos elementos de remate.
Utilice el nuevo comando Insertar remate para cerrar miembros de estructura. Puede definir la posición, el grosor, especificar la forma del perfil, entre otras propiedades.
Presentación de Inventor® Ideas
Se ha añadido una entrada de remate a las opciones de Valores por defecto de denominación de archivo del Generador de estructuras.
Presentación de Inventor® Ideas
Para obtener más información, consulte Procedimiento para crear y colocar remates.

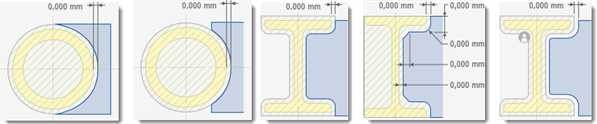

Muesca
A partir de ese momento será un comando en el panel de propiedades. En el nuevo panel, no tiene que seleccionar una opción para realizar una muesca en varios miembros a la vez.
- Perfil básico para definir un solo valor de desfase.
- Plantilla de I personalizada para definir múltiples valores de desfase.
- Perfil personalizado, si está disponible, para utilizar un perfil de muesca personalizado que haya guardado en la familia del Centro de contenido.

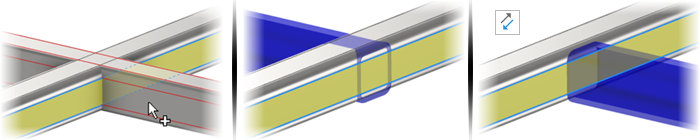

- Active la nueva opción de Corte perpendicular para crear intersecciones precisas.

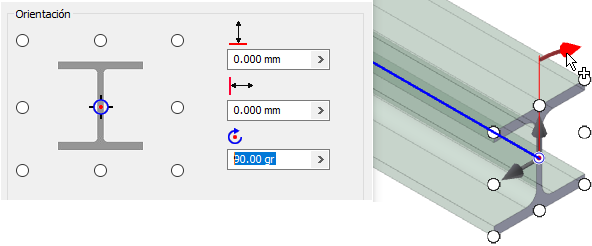

Herramientas de orientación en el lienzo
Ya puede interactuar con los manipuladores del lienzo cuando inserte o cambie un miembro de estructura.
Alargar - Acortar
Además del nuevo panel de propiedad, el comando Alargar - Acortar ahora le permite especificar valores de desfase asimétrico.
Bisel
A partir de ese momento será un comando en el panel de propiedades. En el nuevo panel, ya no tendrá que seleccionar una opción para biselar varios miembros a la vez.
Recortar y alargar hasta la cara
Se añade una casilla de verificación Recortar pieza seleccionada que permite seleccionar el lado que desee conservar.
La siguiente imagen muestra el efecto derivado del uso de la nueva opción.
