Restricciones de ensamblaje
Al insertar una restricción de coincidencia entre dos ejes, Inventor ahora predice la más adecuada en función de la selección realizada con mínima rotación. Inventor asigna la selección óptima antes de mostrar la vista preliminar.
Por ejemplo, si selecciona eje 1 con una dirección y, a continuación, selecciona el eje 2, se mantiene la posición relativa con rotación mínima. Además, se especifica el tipo de dirección (opuesta o alineada). Este comportamiento permite añadir un control manual para evitar que los componentes se orienten de forma incorrecta.
Para obtener más información sobre la inserción de restricciones entre dos ejes, consulte Procedimiento para insertar restricciones de nivelación o de coincidencia en ensamblajes.
Modo rápido
- Simular restricciones
- Crear y editar bocetos 2D
- Selección y controles de visibilidad de la operación de trabajo
- Visibilidad de bocetos no consumidos y compartidos
- Prioridad de selección: seleccionar operaciones de boceto
Los siguientes comandos están disponibles en el modo rápido:
Para obtener más información, consulte Acerca del modo rápido y Modelado de esqueleto en el modo rápido
Boceto de ensamblaje
El comando Elipse ha pasado al grupo Círculo en el panel Crear para proporcionar un acceso coherente en los entornos de pieza y ensamblaje.
Herramientas de productividad
Tubos y tuberías
Opciones de la aplicación

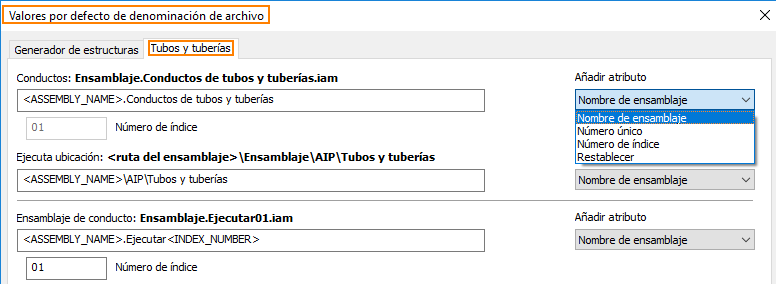

ficha Archivo cuadro de diálogo Valores por defecto de denominación de archivo ahora incluye una ficha Tubos y tuberías en la que puede especificar cómo Tubos y tuberías crea archivos y carpetas. Por ejemplo, puede utilizar esta configuración para conservar la estructura de carpetas plana y eliminar totalmente el subdirectorio de AIP. Además, ahora puede configurar el esquema de nombres mediante las opciones en la nueva lista desplegable Añadir atributo.
Presentación de Inventor® Ideas
Para obtener más información, consulte Procedimiento para personalizar la estructura de carpetas de Tubos y tuberías.
Design Accelerator/Generador de ejes
El cuadro de diálogo Generador de ejes ahora incluye un conmutador que permite especificar el modo en que se crean los archivos y las carpetas de componentes de Ejes.
Por defecto, el conmutador
desactiva la creación de una estructura de subensamblaje y crea una sola pieza dentro del ensamblaje raíz.
Haga clic en el conmutador para permitir la creación de un subensamblaje
.
Para obtener más información, consulte Procedimiento para diseñar un eje con entrada funcional.
Mejora en la creación de una unión
Ahora puede seleccionar el centro de una ranura para definir una unión.
Presentación de Inventor® Ideas
Para obtener más información sobre la creación de uniones, consulte Procedimiento para definir y administrar uniones de relaciones.
Mejora en simetría de componentes/chapa
El comando Simetría de componente ahora reconoce una pieza de chapa y permite vincular el estilo de chapa del componente de origen a la copia simétrica.
Presentación de Inventor® Ideas
Para obtener más información, consulte Simetría de componentes.
Compatibilidad con roscas en ensamblajes
Ahora puede crear las operaciones con roscas en ensamblajes.
Acceso:
- la ficha Modelo 3Dpanel Modificar
Rosca
- Ensamblaje de conjunto soldado: ficha Soldadura panel Preparativos y mecanizado de
Presentación de Inventor® Ideas
Para obtener más información, consulte Procedimiento para crear roscas.
