Creación de figuras de chaflán de sólido

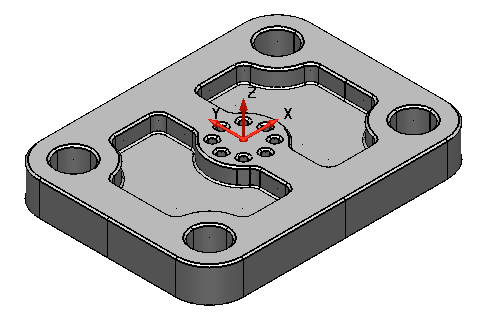

Al crear un chaflán de los bordes de un modelo sólido se generan bordes inclinados simétricos.

Para crear un chaflán de los bordes de la placa:

1. Haga clic en la pestaña Sólido > panel Figura > Empalme > Chaflán.

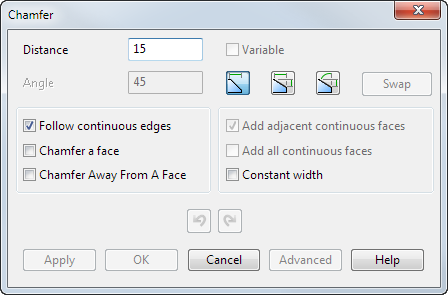

   Se abre el cuadro de diálogo Chaflán:



2. Introduzca una Distancia de 0,05.

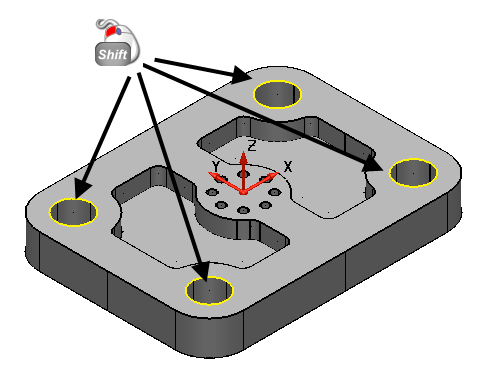

3. Pulse la tecla Mayús y, manteniéndola pulsada, haga clic en los cortes de diámetro 1.



4. Haga clic en el botón de Aplicar.

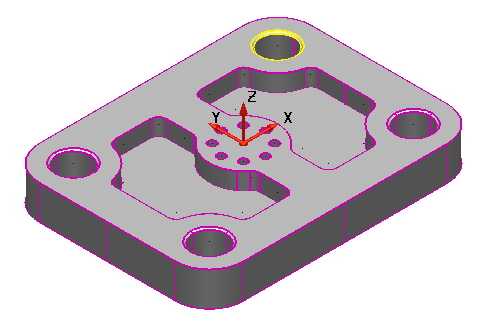

5. Mantenga pulsada la tecla Mayús y haga clic en los bordes de los demás cortes y el borde de la extrusión.



6. Haga clic en el botón de Aceptar.
7. Haga clic en un espacio vacío de la ventana de gráficos para deseleccionar el modelo.
