Un arco es una representación alámbrica de un círculo parcial o completo. En este ejemplo se utilizan arcos completos para representar los agujeros de la placa. Para crear arcos completos, especifique su radio y un punto central.
Para crear arcos que representen los agujeros de la placa:
- Haga clic en la pestaña de Alámbrico > panel de Crear > Arco > Completo.
- Haga clic en el cuadro Introducir comando de la barra de estado y, a continuación, introduzca la siguiente serie de comandos. Pulse la tecla Intro entre cada uno de los elementos siguientes:
- r 1
- 3 2 0
- r 0.5
- 3 2 0
Nota: Si se utiliza r delante del valor, esto indica que el comando se utiliza para especificar el radio del arco.Nota: Al especificar un nuevo radio, PowerShape creará un segundo arco. - Haga clic en
en la barra de herramientas de acceso rápido para salir de la creación de arcos.
- Haga clic en un espacio vacío de la ventana de gráficos para deseleccionar el arco.

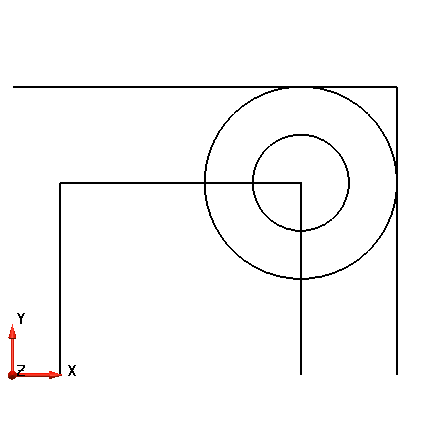

El modelo debe tener un aspecto similar al de la imagen siguiente:
