Si va a crear un modelo simétrico, puede que sea más práctico crear el contorno alámbrico de la mitad o de un cuarto del modelo y, a continuación, reflejar esa parte.
Para reflejar el contorno alámbrico de la placa:
- Haga clic en la pestaña de Inicio > panel Selección > Todos los elementos alámbricos.

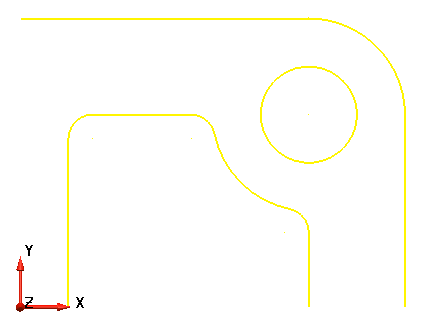

Todos los objetos alámbricos se seleccionan:
- Haga clic en la pestaña Edición > panel Transformar > Reflejar para abrir la barra de herramientas de Reflejar:
- Haga clic en el botón Crear varias copias de los elementos seleccionados
.

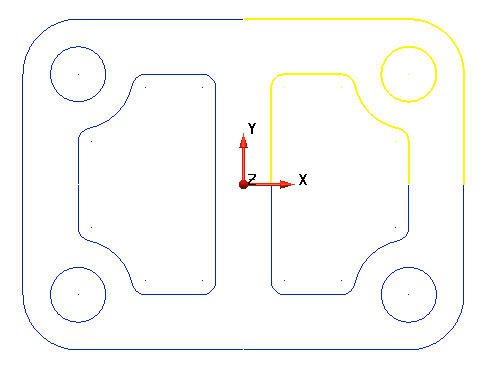

Se obtiene una vista previa de la operación de reflejo del modelo:
Nota: Es posible que tenga que hacer clic en Redimensionar para ajustarse a la vista
en la barra de herramientas de Vistas para ver la vista previa.
- Haga clic en el botón Aplicar
para aceptar el reflejo.
- Haga clic en el botón Cancelar
para cerrar la barra de herramientas.
- Haga clic en un espacio vacío de la ventana de gráficos para deseleccionar el modelo.

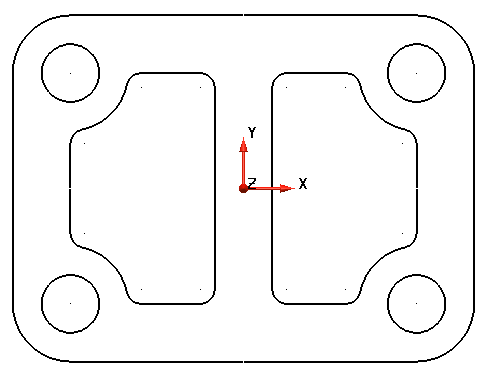

La geometría se refleja en los tres planos, tal como se muestra a continuación:
