Comprobación de las normas de dibujo

Cuando se inicia PowerShape, se abre un modelo nuevo vacío. Las normas de dibujo utilizadas para el modelo determinarán las tolerancias del modelo.

Para comprobar las normas del dibujo:

1. Haga clic en la pestaña Fichero > Opciones > Opciones de la aplicación > General > Unidades y tolerancias.

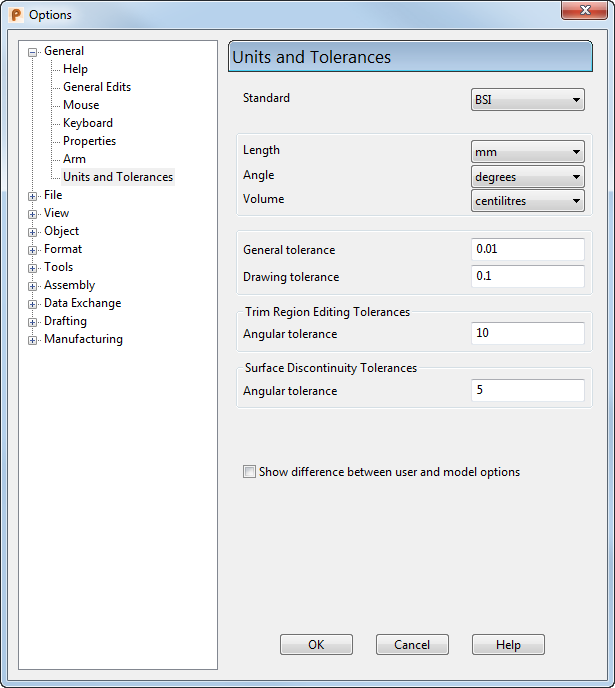

   Aparece la página Unidades y tolerancias del cuadro de diálogo Opciones:



2. Establezca Estándar en ANSI (Instituto nacional de normas estadounidense), que utiliza las unidades siguientes:
   • Longitud — pulgadas
   • Ángulo — grados
   • Volumen — onzas (EE. UU., líquido)
3. Si los valores de tolerancia son incorrectos, cámbielos a estos:
   • Tolerancia general = 0,0001.
   • Tolerancia de dibujo = 0,003937
4. En el cuadro de diálogo Opciones, haga clic en Vista > Sombreado.

   Para el estándar ANSI, el valor de Tolerancia del sombreado debe ser 0,0039.

5. Haga clic en Volver a generar triángulos.
6. Haga clic en el botón de Aceptar.
