Puede cortar formas en sólidos basados en objetos alámbricos, por ejemplo para crear agujeros, cajeras o diseño en un modelo sólido.
Para crear agujeros y cajeras en la placa:
- Haga clic en la pestaña Inicio > panel Selección > Todos los elementos alámbricos para seleccionar el resto de estructuras alámbricas.

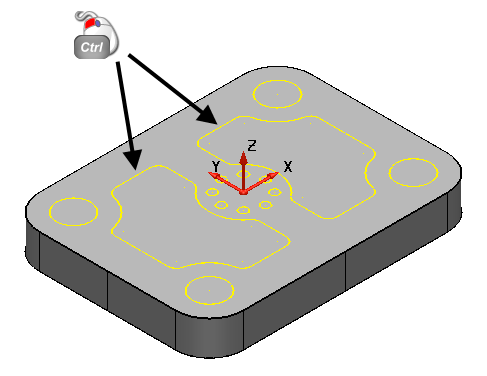

- Pulse y mantenga pulsada la tecla Ctrl y haga clic en las dos curvas compuestas, tal como se muestra a continuación:
Se anula la selección de las curvas compuestas.
- Haga clic en la pestaña Sólido > panel Figura > Cortar.

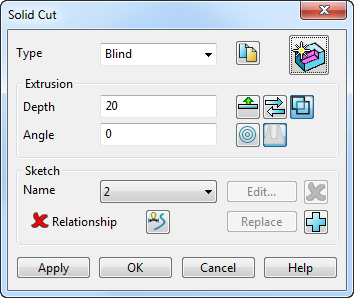

Se abre el cuadro de diálogo Corte de sólido:
- En la lista desplegable Tipo , haga clic en Pasante.

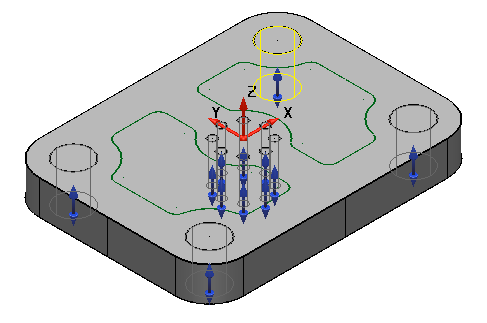

Se obtiene una vista previa del modelo:
- Haga clic en Aplicar.

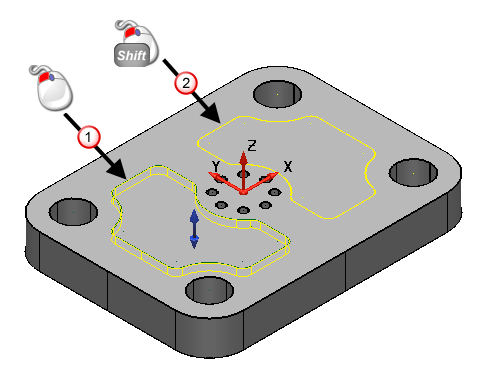

- Pulse y mantenga pulsada la tecla Ctrl y haga clic en las curvas compuestas, tal como se muestra a continuación:
- Haga clic en el botón Añadir el dibujo seleccionado actualmente
. - En la lista desplegable Tipo, haga clic en Ciego.
- Introduzca una Profundidad de 0,5.
- Haga clic en el botón de Aceptar.

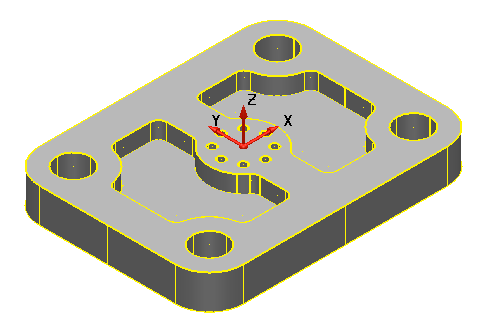

Las cajeras se han cortado en el sólido:

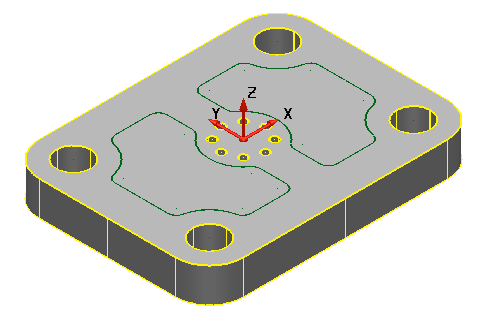

- Haga clic en un espacio vacío de la ventana de gráficos para deseleccionar el modelo.
