Los arcos de empalme son arcos creados entre dos objetos de tal forma que las tangentes del arco se encuentran en cada objeto. Crear arcos de empalme es útil para redondear las esquinas.
Para crear arcos de empalme con el fin de redondear las esquinas internas de la placa:
- Haga clic en la pestaña Alámbrico > panel Crear > Empalme > Arco de empalme.
- Haga clic en el cuadro Introducir comando de la barra de estado y escriba:
r 0.25
- Pulse la tecla de Intro.

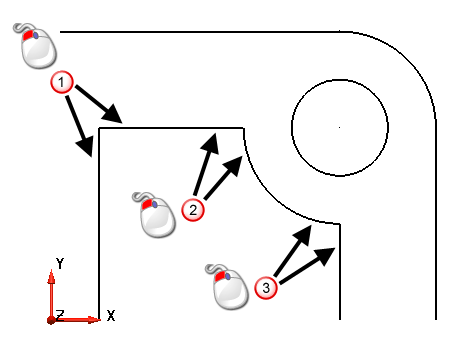

- Haga clic en los pares de líneas y arcos que se muestran a continuación:
- Haga clic en
en la barra de herramientas de acceso rápido para salir de la creación de arcos. - Haga clic en un espacio vacío de la ventana de gráficos para deseleccionar el arco.

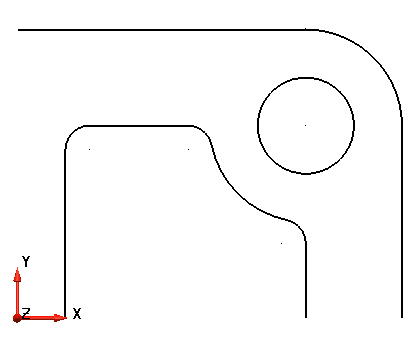

El modelo debe tener un aspecto similar al de la imagen siguiente:
