Copiar y rotar objetos según la normal a los ejes del plano de trabajo principal es un método rápido para añadir varios objetos idénticos en un patrón, como agujeros de un tornillo.
Para finalizar el diseño de la placa con la rotación:
- Haga clic en la pestaña de Alámbrico > panel de Crear > Arco > Completo.
- Haga clic en el cuadro Introducir comando de la barra de estado y, a continuación, introduzca la siguiente serie de comandos. Pulse la tecla Intro entre cada uno de los elementos siguientes:
- r 0.125
- 0.65 0 0
- Haga clic en
en la barra de herramientas de acceso rápido para salir de la creación de arcos.
- Con el arco seleccionado, haga clic en la pestaña Editar > panel Transformar > Rotar. Se abre la barra de herramientas Rotar:
- Haga clic en el botón Copiar los elementos seleccionados
.
- Escriba 7 en el cuadro de texto Copias.
- En la lista desplegable Ángulo, haga clic en 45.
Se obtiene una vista previa de la operación de rotación del modelo:
- Haga clic en el botón Aplicar
para aceptar la rotación.
- Haga clic en el botón Cancelar
para cerrar la barra de herramientas.
- Haga clic en un espacio vacío de la ventana de gráficos para deseleccionar el modelo.

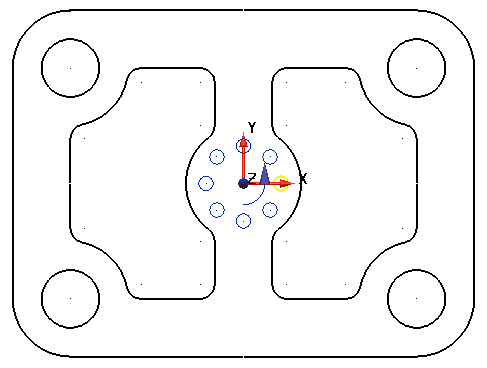

El modelo debe tener un aspecto similar al de la imagen siguiente:
