Una curva compuesta es un límite continuo que puede estar formado por varios objetos alámbricos, así como por los bordes de las superficies. En este caso resulta útil crear una curva continua desde las líneas y arcos alámbricos que forman el contorno de la placa, de modo que constituya un solo objeto continuo.
Para crear una curva compuesta a partir de los objetos alámbricos:
- Haga clic en la pestaña Alámbrico > panel Crear > Curva compuesta.
Aparece la barra de herramientas Crear una curva compuesta:

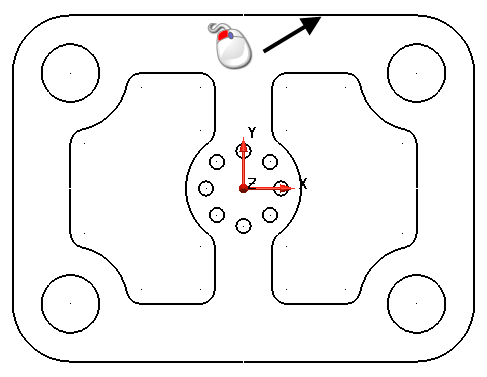

- Haga clic en la línea que se muestra a continuación:

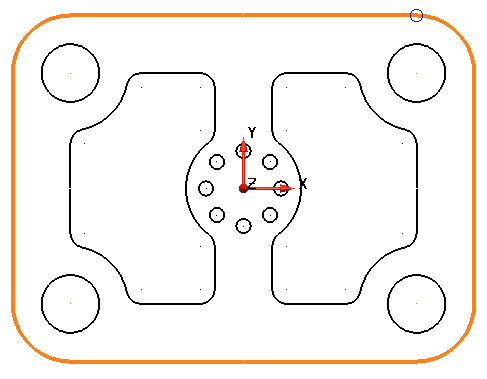

Se traza una curva compuesta alrededor del contorno cerrado del modelo:
- Haga clic en el botón de Guardar
. - Haga clic en el botón Expulsar
.También se pueden crear curvas compuestas manteniendo pulsada la tecla Alt mientras selecciona una sección continua de objeto alámbrico. Por ejemplo:

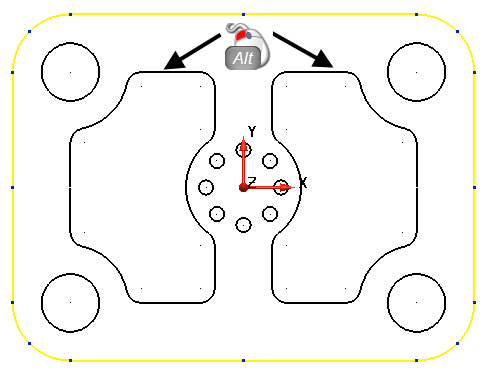

- Pulse y mantenga pulsada la tecla de Alt y haga clic en el botón izquierdo del ratón, como se muestra a continuación:
- Haga clic en un espacio vacío de la ventana de gráficos para deseleccionar el modelo.
