Con las técnicas que ya se han descrito en los temas anteriores, finalice el contorno alámbrico de la placa, como se indica a continuación:
- Haga clic en la pestaña de Alámbrico > panel de Crear > Arco > Completo.
- Haga clic en el cuadro Entrada de comandos de la barra de estado y, a continuación, introduzca la siguiente serie de comandos. Pulse la tecla Intro entre cada uno de los elementos siguientes:
- r 1
- 0 0 0
- Haga clic en
en la barra de herramientas de acceso rápido para salir de la creación de arcos.
- Haga clic en un espacio vacío de la ventana de gráficos para deseleccionar el arco.

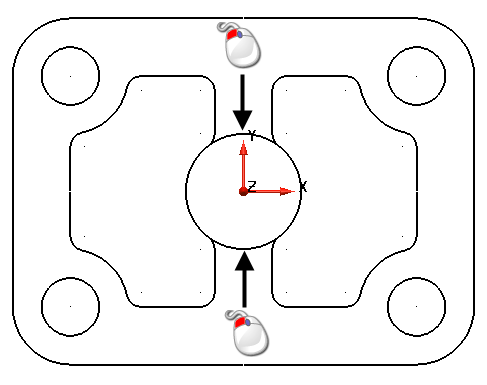

El modelo debe tener el aspecto siguiente:
- Haga clic en la pestaña Alámbrico > panel Crear > Empalme > Arco.
- Haga clic en el cuadro de Entrada de comandos de la barra de estado y escriba:
r 0.25
- Pulse la tecla de Intro.

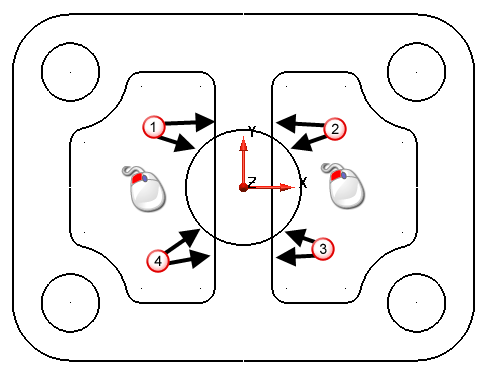

- Haga clic en los cuatro pares de las líneas y arcos como se indica:
- Haga clic en en la barra de herramientas de acceso rápido para salir de la creación de empalmes.
- Haga clic en un espacio vacío de la ventana de gráficos para deseleccionar el modelo.

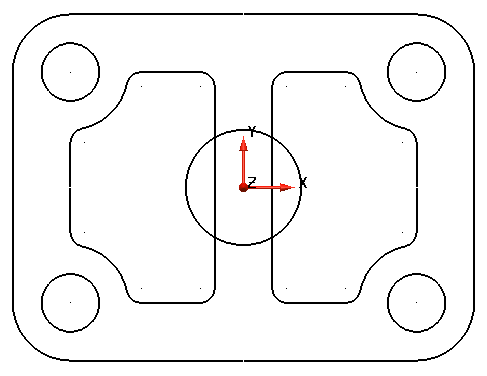

El modelo debe tener el aspecto siguiente:
- Haga clic en la pestaña Edición > panel de Limitar > Interactivo.

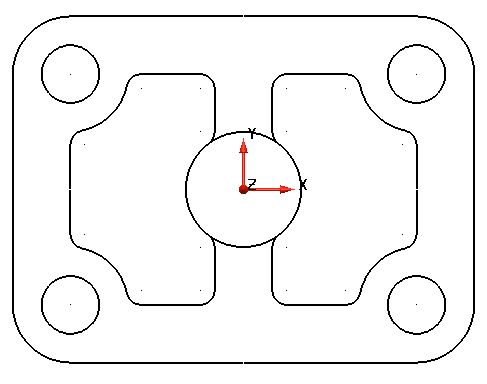

- Haga clic en las posiciones como se indica:
- Haga clic en en la barra de herramientas de acceso rápido para salir de la creación de empalmes.
- Haga clic en un espacio vacío de la ventana de gráficos para deseleccionar el modelo.

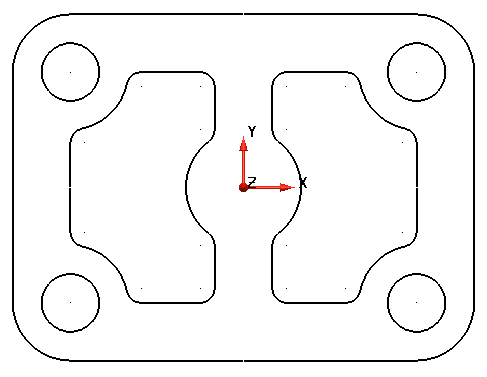

El modelo debe tener el aspecto siguiente:
