Se pueden utilizar objetos alámbricos, como por ejemplo líneas, para diseñar un componente o un modelo. Esta geometría 2D se puede utilizar como base para la creación de un modelo 3D.
Para crear líneas con las que definir el contorno de la placa:
- Haga clic en la pestaña de Alámbrico > panel de Crear > Línea > Continua.
- Haga clic en el cuadro Entrada de comandos de la barra de estado y, a continuación, introduzca la siguiente serie de comandos. Pulse la tecla Intro entre cada uno de los elementos siguientes:
Nota: Los valores introducidos corresponden a las coordenadas X, Y y Z, que se miden en relación con el último punto introducido.
- 4 0 0
- 0 3 0
- -4 0 0
- Haga clic en
en la barra de herramientas de acceso rápido para salir de la creación de líneas.
- Haga clic en la pestaña de Alámbrico > panel de Crear > Línea > Continua.
- Haga clic en el cuadro Entrada de comandos de la barra de estado y, a continuación, introduzca la siguiente serie de comandos. Pulse la tecla Intro entre cada uno de los elementos siguientes:
- 0.5 0 0
- 0 2 0
- 2.5 0 0
- 0 -2 0
- Haga clic en
en la barra de herramientas de acceso rápido para salir de la creación de líneas.
- Haga clic en un espacio vacío de la ventana de gráficos para deseleccionar la línea.
- Haga clic en Redimensionar para ajustarse a la vista
en la barra de herramientas Vistas para ver las líneas.

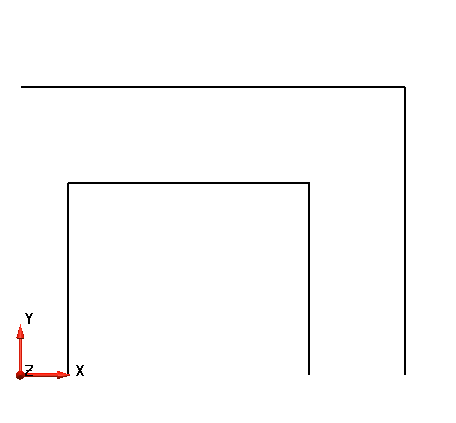

El modelo debe tener un aspecto similar al de la imagen siguiente:
