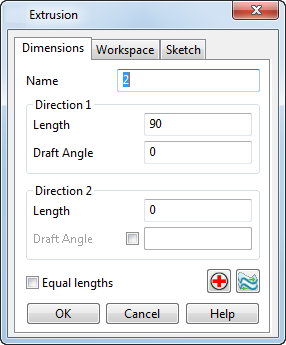

Haga doble clic en una superficie extrudida y utilice las pestañas del cuadro de diálogo Extrusión para editarla:
Pestaña de Dimensiones
Utilice esta pestaña para configurar las dimensiones de la superficie extrudida:
- Nombre — Modifique el nombre de la extrusión seleccionada.
- Dirección 1
- Longitud — La Longitud de la extrusión. Esta longitud puede tener un valor de cero si la longitud del campo de Dirección 2 tiene un valor distinto de cero.

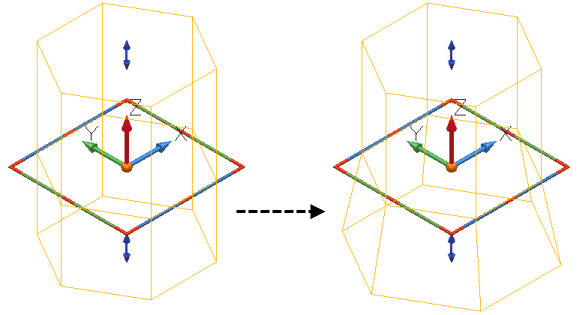

- Ángulo de desmoldeo — El Ángulo de desmoldeo desde la base de la extrusión. El ángulo se mide desde el eje normal al plano principal:
- Dirección 2
- Longitud — La longitud negativa de la extrusión.
- Ángulo de desmoldeo — El ángulo de desmoldeo de la extrusión en la longitud negativa:
Después de introducir un valor, el modelo se actualiza para reflejar el cambio.
- Active la opción de Longitudes iguales para configurar el mismo valor de Longitud en la Dirección 1 y la Dirección 2.
- Si fuera necesario, haga clic en el botón de
para comprobar que el ángulo de desmoldeo es constante.
- Haga clic en el botón de
para Invertir la dirección. Invierte la superficie de forma que el exterior pasa a ser el interior y viceversa.
Pestaña de Espacio de trabajo
Utilice esta pestaña para editar las opciones de espacio de trabajo de la superficie de revolución igual que en el cuadro de diálogo de Superficie primitiva - pestaña de Espacio de trabajo pero con las siguientes opciones:
- Inclinar — Cuando esta opción está activada, los cambios introducidos en el plano de trabajo modifican la dirección de la extrusión sin afectar a la curva base. Si no lo está, los cambios introducidos en el plano de trabajo modifican la orientación y la posición de toda la extrusión.
— Esto hace el eje Z del plano de trabajo perpendicular al plano en el que está la curva base. Si la curva base no es plana, se calcula el plano del ajuste óptimo.
Pestaña de Dibujo
Utilice esta pestaña igual que la pestaña de Dibujo del cuadro de diálogo de Revolución.
