Puede generar una superficie a partir de los parches; que son las áreas que quedan entre las curvas laterales y longitudinales. Utilice esta opción para introducir los puntos de las intersecciones de las laterales y las longitudinales con los que se definen los parches. Estos parches se utilizan para definir y crear superficies.
Para crear una superficie a partir de parches:
- Haga clic en la pestaña de Superficie > panel de Crear > A partir de parches.

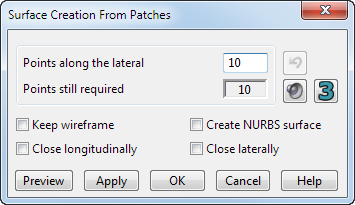

Se abre el cuadro de diálogo de Creación de superficies a partir de parches:
- Introduzca el número de Puntos a lo largo del lateral que desee utilizar para especificar la curva de lateral.
- Cree los puntos de la primera lateral.
Puede hacer clic en la ventana de gráficos o capturar datos de puntos con una sonda.
El campo de texto de Puntos restantes visualiza el número de puntos necesarios para completar la curva lateral actual; el número se reduce con cada punto introducido.
- Cree los puntos de la segunda lateral. Se genera la superficie entra las dos laterales.
Se pueden crear varias laterales, que no tienen por qué tener la misma cantidad de puntos.
Utilice las otras opciones del cuadro de diálogo que desee:
— Anula el último punto introducido.
— Utilice estos botones para activar y desactivar el sonido.
— Abre una ventana que indica el número de puntos necesarios para configurar la curva lateral actual.
- Conservar alámbricos — Conserva los elementos alámbricos cuando se completa el cuadro de diálogo. Desactive la casilla para visualizar únicamente la superficie.
- Crear una superficie NURBS — Crea una superficie NURBS en vez de una superficie Power.
- Cerrar longitudinalmente — Cuando se generan las superficies, cierra las curvas longitudinalmente.
- Cerrar lateralmente — Cuando se generan las superficies, cierra las curvas lateralmente.
- Vista previa — Genera una vista previa de la superficie creada.
- Aplicar — Haga clic en este botón para aplicar los cambios sin cerrar el cuadro de diálogo. Se crea la superficie; se puede crear otra dentro de la misma sesión.
- Haga clic en el botón de Aceptar para guardar los cambios y cerrar el cuadro de diálogo.
