Utilice la página de Tolerancia/dual para cambiar las opciones de tolerancia/dual de las dimensiones:
Opciones de la tolerancia
A cada dimensión se le pueden asociar dos valores de tolerancia. Los valores de tolerancia indican el rango dentro del que puede estar el valor de una dimensión.
Estilo — En la lista, seleccione el estilo de línea de la tolerancia.
Altura del carácter — Introduzca la altura de los valores de la tolerancia.
Decimales — Introduzca el número de decimales que aparecen en los valores de tolerancia.
Alineación — En la lista, seleccione el estilo de la alineación.
Alineación de tipo 1 — Por ejemplo, si la tolerancia superior es de 0,15 y la inferior de -0,05, se visualiza de la siguiente manera:
Alineación de tipo 2 — Por ejemplo, si las tolerancias superior e inferior son de 0,1, se visualiza de la siguiente manera:
Alineación de tipo 3 — Por ejemplo, si el valor de dimensión es 75, la tolerancia superior es de 0,15 y la inferior de -0,05, se visualiza de la siguiente manera:
Opciones de la dimensión dual

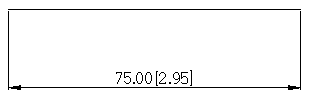

En las dimensiones duales, los valores de dimensión se visualizan con un segundo conjunto de unidades. Las unidades estándares se visualizan sin paréntesis y las de la dimensión dual con paréntesis.
Dimensión dual — Active esta opción para visualizar dimensiones duales.
Unidades — Seleccione las unidades de las dimensiones duales.
Decimales — Introduzca el número de decimales que utilizan las dimensiones duales.
Decimales de la tolerancia — Si se visualizan tolerancias, introduzca el número de decimales de las tolerancias de las dimensiones duales.
